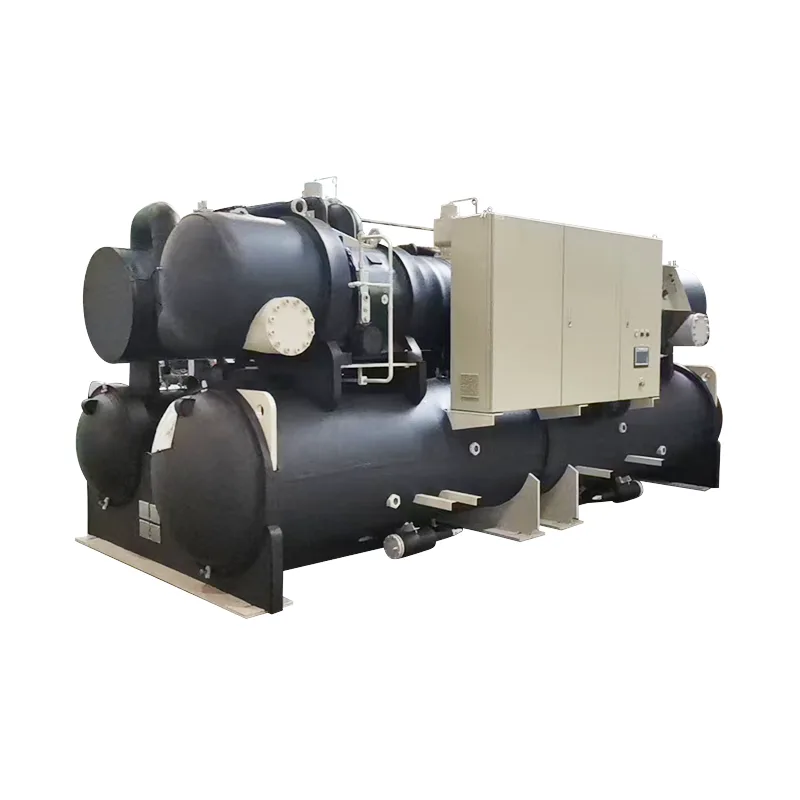

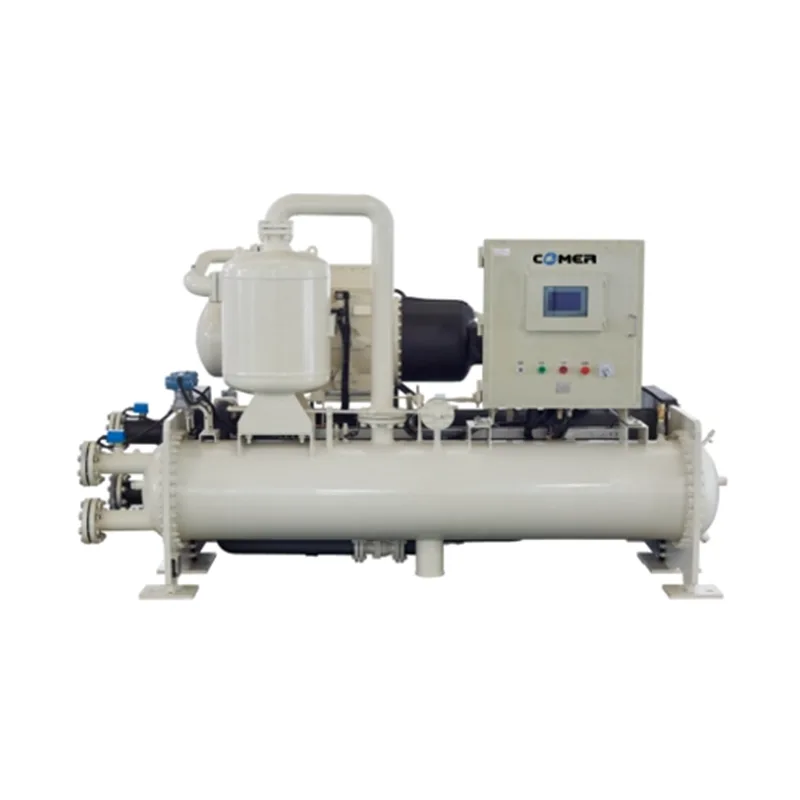

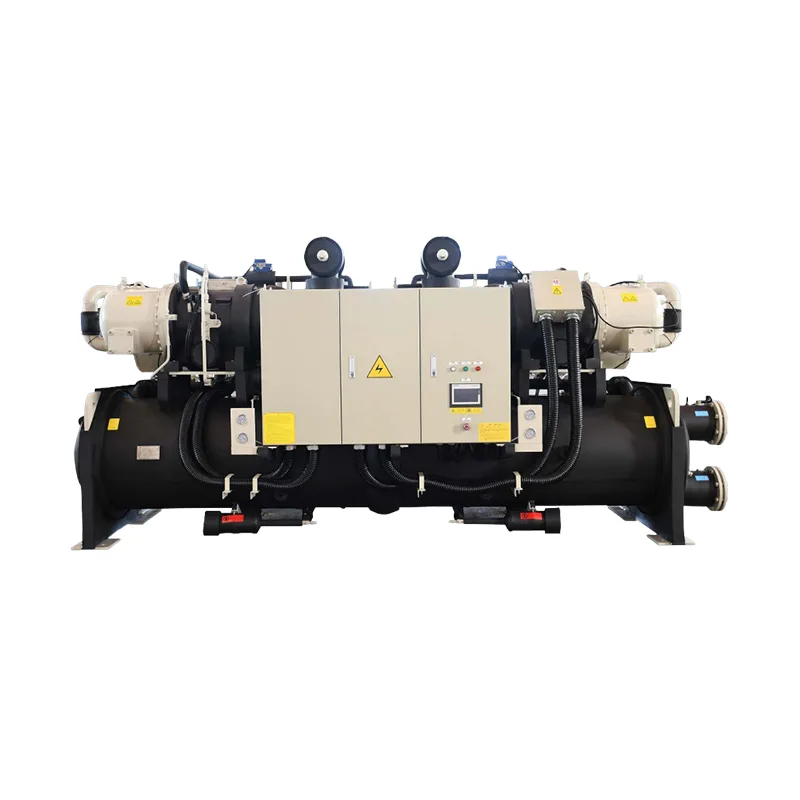

เครื่องทำความเย็นแบบสกรูอุณหภูมิปกติ

เครื่องทำความเย็นแบบสกรูอุณหภูมิปกติของ China Yuzhen เป็นเครื่องทำความเย็นที่มีประสิทธิภาพสูง มีเสถียรภาพ และใช้งานง่าย เหมาะสำหรับอาคารพาณิชย์ เครื่องทำความเย็นอุตสาหกรรม และระบบปรับอากาศขนาดใหญ่

ส่งคำถาม

รายละเอียดสินค้า

เครื่องทำความเย็นแบบสกรูอุณหภูมิปกติจากซัพพลายเออร์ Yuzhen ใช้คอมเพรสเซอร์แบบสกรูคู่แบบกึ่งสุญญากาศ รวมกับคอนเดนเซอร์ประสิทธิภาพสูงและการออกแบบเครื่องระเหยขั้นสูง เพื่อให้ได้ความสามารถในการทำความเย็นที่มั่นคง การทำงานที่ราบรื่น และประสิทธิภาพการใช้พลังงานสูง หน่วยนี้มีโครงสร้างที่กะทัดรัดและติดตั้งง่าย นอกจากนี้ยังมีระบบควบคุมอัจฉริยะที่ช่วยให้ผู้ใช้ตรวจสอบและปรับสถานะการทำงานของเครื่องได้อย่างง่ายดาย ในฐานะผู้ผลิตอุปกรณ์ทำความเย็นชั้นนำ คอมเพรสเซอร์แบบสกรูของ Hanbell ผสมผสานเทคโนโลยีขั้นสูงระดับสากลเข้ากับประสบการณ์การใช้งานที่ยาวนานหลายปี ผลิตภัณฑ์ของพวกเขาไม่เพียงตอบสนองความต้องการของตลาดภายในประเทศเท่านั้น แต่ยังส่งออกไปทั่วโลกและได้รับการยอมรับอย่างกว้างขวาง

ข้อดี

1. ประสิทธิภาพสูงและประหยัดพลังงาน

คอมเพรสเซอร์แบบสกรูคู่กึ่งสุญญากาศ รวมกับเครื่องระเหยแบบสเปรย์ ทำให้ได้รับประสิทธิภาพโดยรวมสูงและลดการใช้พลังงาน

ภายใต้สภาวะการทำงานปกติ เครื่องทำความเย็นแบบสกรูอุณหภูมิปกติช่วยประหยัดพลังงานได้มาก ช่วยให้คุณลดค่าไฟฟ้าได้

2. การควบคุมอัจฉริยะและการทำงานที่สะดวก

ติดตั้งระบบควบคุมไมโครคอมพิวเตอร์ขั้นสูง สามารถตรวจสอบสถานะของหน่วยแบบเรียลไทม์และปรับพารามิเตอร์การทำงานโดยอัตโนมัติ

อินเทอร์เฟซผู้ใช้เป็นมิตร และการใช้งานหน้าจอสัมผัสก็เรียบง่ายและใช้งานง่าย ช่วยให้สามารถตั้งอุณหภูมิ อัตราการไหล และพารามิเตอร์อื่นๆ ได้อย่างรวดเร็ว

3. ความน่าเชื่อถือสูง

คอมเพรสเซอร์และมอเตอร์ได้รับการออกแบบพร้อมการระบายความร้อนที่ปรับให้เหมาะสมเพื่อให้มั่นใจว่าการทำงานมีเสถียรภาพในระยะเวลานาน

ส่วนประกอบหลักของยูนิตได้รับการจัดเรียงอย่างสมเหตุสมผล ช่วยลดความถี่ในการบำรุงรักษาและน้ำค้างแข็ง และยืดอายุการใช้งาน

ตัวเครื่องมาพร้อมกับฟังก์ชันการป้องกันที่หลากหลาย รวมถึงการป้องกันความผิดปกติของแรงดันไฟฟ้า การป้องกันความร้อนเกินของคอมเพรสเซอร์ การป้องกันแรงดันต่ำ และป้องกันการแข็งตัว เพื่อให้มั่นใจถึงการทำงานที่ปลอดภัย

4. การติดตั้งที่ยืดหยุ่นและการบำรุงรักษาง่าย

ตัวเครื่องไม่ต้องการอุปกรณ์ดูดควันเพิ่มเติม ทำให้การจัดวางห้องอุปกรณ์ง่ายขึ้นและประหยัดพื้นที่

การออกแบบแบบโมดูลาร์อำนวยความสะดวกในการบำรุงรักษาและการซ่อมแซม ลดการหยุดทำงาน

อัตราการไหลของสารทำความเย็นสามารถปรับได้ตามปริมาณงาน ทำให้มั่นใจได้ว่าการทำงานจะมีเสถียรภาพภายใต้สภาพการทำงานที่แตกต่างกัน

จุดเด่นทางเทคนิค:

คอมเพรสเซอร์แบบสกรูคู่: การทำงานที่ราบรื่น การสั่นสะเทือนต่ำ และอายุการใช้งานยาวนาน

คอนเดนเซอร์ประสิทธิภาพสูง: การออกแบบโซนด้านบนและด้านล่างช่วยเพิ่มประสิทธิภาพการแลกเปลี่ยนความร้อน และลดอุณหภูมิการควบแน่นลง 0.5~1°C

เครื่องระเหยแบบสเปรย์: สารทำความเย็นเหลวจะสร้างฟิล์มบางๆ บนผนังท่อ ซึ่งช่วยเพิ่มประสิทธิภาพการแลกเปลี่ยนความร้อน

การควบคุมการไหลที่แม่นยำ: การออกแบบแผ่นปากช่วยให้สามารถปรับโหลดได้อย่างยืดหยุ่น โดยไม่มีชิ้นส่วนที่เคลื่อนไหว ช่วยลดอัตราความล้มเหลว การป้องกันความปลอดภัยที่ครอบคลุม: ระบบตรวจสอบและแจ้งเตือนหลายระบบช่วยให้มั่นใจได้ถึงการทำงานของเครื่องที่เชื่อถือได้ในระยะยาว

ข้อดีของแบรนด์และบริษัท

คอมเพรสเซอร์แบบสกรูของเราใช้อุปกรณ์การประมวลผลขั้นสูงและระบบการทดสอบ และผลิตภัณฑ์ของเราได้รับการรับรอง ISO-9001, UL, CE และ Swiss Lloyd's Register ด้วยประสิทธิภาพที่มั่นคงในระยะยาวและประสิทธิภาพสูง ผลิตภัณฑ์ของ Hanbell จึงได้รับความนิยมอย่างกว้างขวางในตลาดโลก ในช่วงไม่กี่ปีที่ผ่านมา อัตราการเติบโตต่อปีของคอมเพรสเซอร์แบบสกรูของเราสูงถึง 30%~40% ซึ่งแสดงให้เห็นถึงการยอมรับอย่างกว้างขวางในอุตสาหกรรมและศักยภาพในอนาคต

ประสิทธิภาพและข้อมูลจำเพาะของผลิตภัณฑ์

ตารางพารามิเตอร์สมรรถนะสำหรับเครื่องทำความเย็นประสิทธิภาพสูง (R134a, ยูนิตเดี่ยว)

อีเอ็มซี-		A050LYE	A060LYE	A075LYE	A080LYE	A085LYE	A100LYE	A115LYE	A130LYE
ความจุความเย็น	กิโลวัตต์	187	214	262	288	302	347	394	453
กำลังไฟฟ้าเข้า	กิโลวัตต์	31	35	42	48	50	57	65	75
COP ประสิทธิภาพเต็มโหลด	กิโลวัตต์/กิโลวัตต์	6.03	6.11	6.24	6.00	6.04	6.09	6.06	6.04
คอนเดนเซอร์
อัตราการไหลของน้ำ	ลบ.ม./ชม	37	43	52	58	61	69	69	91
แรงดันน้ำลดลง	ปาสคาล	43	44	46	42	45	46	46	48
อินเตอร์เฟซท่อทางเข้าและทางออก	ดีเอ็น	100	100	100	125	125	125	125	125
เครื่องระเหย
อัตราการไหลของน้ำ	ลบ.ม./ชม	32	37	45	50	52	60	68	78
แรงดันน้ำลดลง	ปาสคาล	24	25	24	26	28	27	31	32
อินเตอร์เฟซท่อทางเข้าและทางออก	ดีเอ็น	100	100	100	125	125	125	125	125
มิติ
เอ (แอล)	มม	3000	3000	3050	3050	3050	3050	3050	3050
บี(ญ)	มม	1350	1350	1450	1450	1550	1600	1650	1650
ซี (เอช)	มม	1650	1700	1750	1750	1750	1850	1950	1950
D	มม	2320	2320	2320	2320	2320	2320	2320	2320
E	มม	1050	1050	1050	1150	1200	1250	1250	1300
น้ำหนักการขนส่ง	กก	2300	2500	2700	2900	3100	3200	3300	3600
น้ำหนักใช้งาน	กก	2450	2650	2900	3100	3300	3400	3550	3900
ปริมาณการเติมสารทำความเย็น	กก	85	90	100	110	120	130	150	180

1) สภาพการทำงานที่กำหนดของตัวเครื่อง

เครื่องระเหย: อุณหภูมิน้ำเข้า 12 ℃, อุณหภูมิน้ำทางออก 7 ℃;

คอนเดนเซอร์: อุณหภูมิน้ำเข้า 30 ℃, อุณหภูมิน้ำทางออก 35 ℃;

2) หน่วยได้รับการออกแบบ ผลิต และตรวจสอบตามมาตรฐาน GB/T18430.1

3) สารทำความเย็นที่ใช้บังคับ: R134a

4) ระดับแรงดันไฟฟ้าที่ใช้งานได้: 3φ - 380V - 50Hz;

5) ความสามารถในการรับแรงดันมาตรฐานด้านน้ำของยูนิตคือ 1.0 MPa

6) การแปลงหน่วย: 1 RT (ตันทำความเย็นแบบอเมริกัน) = 3.517 kW;

7) การเชื่อมต่อของเครื่องระเหยและคอนเดนเซอร์เป็นการเชื่อมต่อแบบแปลนทั้งหมด

8) ทั้งเครื่องระเหยและคอนเดนเซอร์ใช้ท่อความร้อนประสิทธิภาพสูง TP2

9) นี่ใช้สำหรับการอ้างอิงเท่านั้น สามารถใช้เป็นพื้นฐานในการลงนามสัญญาได้หลังจากได้รับการยืนยันและประทับตราแล้วเท่านั้น

ตารางพารามิเตอร์สมรรถนะสำหรับเครื่องทำความเย็นประสิทธิภาพสูง (R134a, ยูนิตเดี่ยว)

อีเอ็มซี-		A145LYE	A170LYE	A190LYE	A215LYE	A240LYE	A280LYE	A300LYE
ความจุความเย็น	กิโลวัตต์	509	279	338	354	391	424	440
กำลังไฟฟ้าเข้า	กิโลวัตต์	69	76	91	93	105	112	117
COP ประสิทธิภาพเต็มโหลด	กิโลวัตต์/กิโลวัตต์	7.38	3.67	3.71	3.81	3.72	3.79	3.76
คอนเดนเซอร์
อัตราการไหลของน้ำ	ลบ.ม./ชม	99	61	74	77	85	92	96
แรงดันน้ำลดลง	ปาสคาล	41	40	44	37	39	40	46
อินเตอร์เฟซท่อทางเข้าและทางออก	ดีเอ็น	125	125	125	150	150	150	150
เครื่องระเหย
อัตราการไหลของน้ำ	ลบ.ม./ชม	97	53	65	68	75	81	84
แรงดันน้ำลดลง	ปาสคาล	42	42	47	42	44	44	57
อินเตอร์เฟซท่อทางเข้าและทางออก	ดีเอ็น	125	125	125	150	150	150	150
มิติ
เอ (แอล)	มม	3000	3000	3000	3050	3050	3050	3050
บี(ญ)	มม	1350	1350	1450	1510	1510	1510	1510
ซี (เอช)	มม	1900	1900	1950	2000	2000	2000	2000
D	มม	2320	2320	2320	2320	2320	2320	2320
E	มม	1100	1100	1250	1300	1300	1300	1300
น้ำหนักการขนส่ง	กก	2900	3000	3050	3100	3200	3300	3400
น้ำหนักใช้งาน	กก	3050	3150	3250	3300	3400	3500	3600
ปริมาณการเติมสารทำความเย็น	กก	100	115	135	130	155	165	180

1) สภาพการทำงานที่กำหนดของตัวเครื่อง

เครื่องระเหย: อุณหภูมิน้ำเข้า 12 ℃, อุณหภูมิน้ำทางออก 7 ℃;

คอนเดนเซอร์: อุณหภูมิน้ำเข้า 30 ℃, อุณหภูมิน้ำทางออก 35 ℃;

2) หน่วยได้รับการออกแบบ ผลิต และตรวจสอบตามมาตรฐาน GB/T18430.1

3) สารทำความเย็นที่ใช้บังคับ: R134a

4) ระดับแรงดันไฟฟ้าที่ใช้งานได้: 3φ - 380V - 50Hz;

5) ความสามารถในการรับแรงดันมาตรฐานด้านน้ำของยูนิตคือ 1.0 MPa

6) การแปลงหน่วย: 1 RT (ตันทำความเย็นแบบอเมริกัน) = 3.517 kW;

8) ทั้งเครื่องระเหยและคอนเดนเซอร์ใช้ท่อความร้อนประสิทธิภาพสูง TP2

ตารางพารามิเตอร์ประสิทธิภาพสำหรับเครื่องทำความเย็นประสิทธิภาพสูง (R134a, ยูนิตคู่)

อีเอ็มซี-		B100LYE	B120LYE	B150LYE	B160LYE	B170LYE	B200LYE	B230LYE	B260LYE
ความจุความเย็น	กิโลวัตต์	374	428	524	576	604	694	792	906
กำลังไฟฟ้าเข้า	กิโลวัตต์	62	71	84	96	100	114	130	150
COP ประสิทธิภาพเต็มโหลด	กิโลวัตต์/กิโลวัตต์	6.03	6.03	6.24	6.00	6.04	6.09	6.09	6.04
คอนเดนเซอร์
อัตราการไหลของน้ำ	ลบ.ม./ชม	5	86	105	116	121	139	159	182
แรงดันน้ำลดลง	ปาสคาล	50	51	53	54	56	54	82	85
อินเตอร์เฟซท่อทางเข้าและทางออก	ดีเอ็น	125	125	150	150	150	150	150	200
เครื่องระเหย
อัตราการไหลของน้ำ	ลบ.ม./ชม	64	74	90	99	104	119	136	156
แรงดันน้ำลดลง	ปาสคาล	54	53	54	56	55	57	86	85
อินเตอร์เฟซท่อทางเข้าและทางออก	ดีเอ็น	125	125	150	150	150	150	150	200
มิติ
เอ (แอล)	มม	4300	4300	4350	4350	4350	4350	4900	4900
บี(ญ)	มม	1800	1850	1900	1900	1950	1950	2150	2200
ซี (เอช)	มม	1800	1800	1850	1850	1900	1900	2000	2000
D	มม	3220	3220	3220	3220	3220	3220	3880	3880
E	มม	1550	1300	1400	1450	1500	1500	1550	1600
น้ำหนักการขนส่ง	กก	3800	4000	4300	4600	5300	5900	6500	7000
น้ำหนักใช้งาน	กก	4000	4250	4550	4900	5600	6300	5900	7400
ปริมาณการเติมสารทำความเย็น	กก	150	180	200	220	250	280	300	320

1) สภาพการทำงานที่กำหนดของตัวเครื่อง

เครื่องระเหย: อุณหภูมิน้ำเข้า 12 ℃, อุณหภูมิน้ำทางออก 7 ℃;

คอนเดนเซอร์: อุณหภูมิน้ำเข้า 30 ℃, อุณหภูมิน้ำทางออก 35 ℃;

2) หน่วยได้รับการออกแบบ ผลิต และตรวจสอบตามมาตรฐาน GB/T18430.1

3) สารทำความเย็นที่ใช้บังคับ: R134a;

4) ระดับแรงดันไฟฟ้าที่ใช้งานได้: 3φ - 380V - 50Hz;

5) ความสามารถในการรับแรงดันมาตรฐานด้านน้ำของยูนิตคือ 1.0 MPa

6) การแปลงหน่วย: 1 RT (ตันทำความเย็นแบบอเมริกัน) = 3.517 kW;

8) ทั้งเครื่องระเหยและคอนเดนเซอร์ใช้ท่อความร้อนประสิทธิภาพสูง TP2

ตารางพารามิเตอร์ประสิทธิภาพสำหรับเครื่องทำความเย็นประสิทธิภาพสูง (R134a, ยูนิตคู่)

อีเอ็มซี-		B290LYE	B340LYE	B380LYE	B430LYE	B480LYE	B560LYE	B600LYE
ความจุความเย็น	กิโลวัตต์	1018	1197	1348	1524	1702	1944	2062
กำลังไฟฟ้าเข้า	กิโลวัตต์	168	190	213	241	268	304	322
COP ประสิทธิภาพเต็มโหลด	กิโลวัตต์/กิโลวัตต์	6.06	6.30	6.33	6.32	6.35	6.39	6.40
คอนเดนเซอร์
อัตราการไหลของน้ำ	ลบ.ม./ชม	204	239	268	304	339	387	410
แรงดันน้ำลดลง	ปาสคาล	83	86	85	88	91	89	90
อินเตอร์เฟซท่อทางเข้าและทางออก	ดีเอ็น	200	200	200	200	250	250	250
เครื่องระเหย
อัตราการไหลของน้ำ	ลบ.ม./ชม	175	206	232	262	293	334	355
แรงดันน้ำลดลง	ปาสคาล	88	87	90	96	91	92	94
อินเตอร์เฟซท่อทางเข้าและทางออก	ดีเอ็น	200	200	200	200	250	250	250
มิติ
เอ (แอล)	มม	4950	4950	4950	5300	5300	5600	5600
บี(ญ)	มม	2200	2250	2250	2400	2400	2550	2550
ซี (เอช)	มม	2050	2100	2100	2300	2300	2400	2400
D	มม	3880	3880	3880	3880	3880	3880	3880
E	มม	1600	1650	1650	1800	1800	1900	1950
น้ำหนักการขนส่ง	กก	7500	8000	8500	10700	11300	11800	12500
น้ำหนักใช้งาน	กก	7900	8500	9100	11500	12100	12800	13600
ปริมาณการเติมสารทำความเย็น	กก	350	400	450	550	600	650	700

1) สภาพการทำงานที่กำหนดของตัวเครื่อง

เครื่องระเหย: อุณหภูมิน้ำเข้า 12 ℃, อุณหภูมิน้ำทางออก 7 ℃;

คอนเดนเซอร์: อุณหภูมิน้ำเข้า 30 ℃, อุณหภูมิน้ำทางออก 35 ℃;

2) หน่วยได้รับการออกแบบ ผลิต และตรวจสอบตามมาตรฐาน GB/T18430.1

3) สารทำความเย็นที่ใช้บังคับ: R134a

4) ระดับแรงดันไฟฟ้าที่ใช้งานได้: 3φ - 380V - 50Hz;

5) ความสามารถในการรับแรงดันมาตรฐานด้านน้ำของยูนิตคือ 1.0 MPa

6) การแปลงหน่วย: 1 RT (ตันทำความเย็นแบบอเมริกัน) = 3.517 kW;

8) ทั้งเครื่องระเหยและคอนเดนเซอร์ใช้ท่อความร้อนประสิทธิภาพสูง TP2

ตารางพารามิเตอร์ประสิทธิภาพการทำงานของ Chiller Unit (R134a, Single Unit)

อีเอ็มซี-		A040LY	A050LY	A055LY	A060LY	A065LY	A070LY	A080LY	A085LY
ความจุความเย็น	กิโลวัตต์	136	177	182	215	227	249	276	301
กำลังไฟฟ้าเข้า	กิโลวัตต์	25	32	33	38	40	43	47	52
COP ประสิทธิภาพเต็มโหลด	กิโลวัตต์/กิโลวัตต์	5.44	5.53	5.52	5.66	5.68	5.79	5.87	5.79
คอนเดนเซอร์
อัตราการไหลของน้ำ	ลบ.ม./ชม	28	36	37	44	46	50	56	61
แรงดันน้ำลดลง	ปาสคาล	21	22	24	32	34	32	35	33
อินเตอร์เฟซท่อทางเข้าและทางออก	ดีเอ็น	80	100	100	100	100	100	100	100
เครื่องระเหย
อัตราการไหลของน้ำ	ลบ.ม./ชม	23	30	31	37	39	43	47	52
แรงดันน้ำลดลง	ปาสคาล	25	24	24	35	36	35	36	36
อินเตอร์เฟซท่อทางเข้าและทางออก	ดีเอ็น	80	100	100	100	100	100	100	100
มิติ
เอ (แอล)	มม	2450	2450	2450	2950	2950	2950	2950	3000
บี(ญ)	มม	1150	1200	1200	1250	1300	1300	1300	1300
ซี (เอช)	มม	1600	1650	1700	1800	1850	1850	1850	1850
D	มม	1820	1820	1820	2320	2320	2320	2320	2320
E	มม	900	950	1000	1000	1050	1050	1050	1050
น้ำหนักการขนส่ง	กก	2050	2100	2200	2400	2600	2700	2800	2900
น้ำหนักใช้งาน	กก	2100	2150	2250	2500	2700	2800	2900	3000
ปริมาณการเติมสารทำความเย็น	กก	50	50	60	60	60	65	75	80

1) สภาพการทำงานที่กำหนดของตัวเครื่อง

เครื่องระเหย: อุณหภูมิน้ำเข้า 12 ℃, อุณหภูมิน้ำทางออก 7 ℃;

คอนเดนเซอร์: อุณหภูมิน้ำเข้า 30 ℃, อุณหภูมิน้ำทางออก 35 ℃;

2) หน่วยได้รับการออกแบบ ผลิต และตรวจสอบตามมาตรฐาน GB/T18430.1

3) สารทำความเย็นที่ใช้บังคับ: R134a

4) ระดับแรงดันไฟฟ้าที่ใช้งานได้: 3φ - 380V - 50Hz;

5) ความสามารถในการรับแรงดันมาตรฐานด้านน้ำของยูนิตคือ 1.0 MPa

6) การแปลงหน่วย: 1 RT (ตันทำความเย็นแบบอเมริกัน) = 3.517 kW;

8) ทั้งเครื่องระเหยและคอนเดนเซอร์ใช้ท่อความร้อนประสิทธิภาพสูง TP2

ตารางพารามิเตอร์ประสิทธิภาพการทำงานของ Chiller Unit (R134a, Single Unit)

อีเอ็มซี-		A100LY	A105LY	A115LY	A120LY	A130LY	A150LY	A165LY	A175LY
ความจุความเย็น	กิโลวัตต์	343	369	405	431	454	521	578	621
กำลังไฟฟ้าเข้า	กิโลวัตต์	59	64	69	71	77	88	96	104
COP ประสิทธิภาพเต็มโหลด	กิโลวัตต์/กิโลวัตต์	5.81	5.77	5.87	6.07	5.90	5.92	6.02	5.97
A17+BG:BK5LY
อัตราการไหลของน้ำ	ลบ.ม./ชม	69	74	82	86	91	105	116	125
แรงดันน้ำลดลง	ปาสคาล	36	32	35	36	38	40	39	39
อินเตอร์เฟซท่อทางเข้าและทางออก	ดีเอ็น	100	125	125	125	125	125	150	150
เครื่องระเหย
อัตราการไหลของน้ำ	ลบ.ม./ชม	59	63	70	74	78	90	99	107
แรงดันน้ำลดลง	ปาสคาล	36	32	37	39	41	38	43	42
อินเตอร์เฟซท่อทางเข้าและทางออก	ดีเอ็น	100	125	125	125	125	125	150	150
มิติ
เอ (แอล)	มม	3000	3050	3050	3050	3050	3050	3050	3050
บี(ญ)	มม	1350	1350	1350	1350	1350	1450	1520	1520
ซี (เอช)	มม	1900	1950	1950	1950	1950	2000	2050	2050
D	มม	2320	2320	2320	2320	2320	2320	2320	2320
E	มม	1050	1100	1100	1100	1100	1250	1300	1300
น้ำหนักการขนส่ง	กก	3000	3100	3200	3300	3400	3500	3700	3800
น้ำหนักใช้งาน	กก	3150	3250	3350	3400	3550	3700	3900	4000
ปริมาณการเติมสารทำความเย็น	กก	90	100	110	115	125	140	150	175

1) สภาพการทำงานที่กำหนดของตัวเครื่อง

เครื่องระเหย: อุณหภูมิน้ำเข้า 12 ℃, อุณหภูมิน้ำทางออก 7 ℃;

คอนเดนเซอร์: อุณหภูมิน้ำเข้า 30 ℃, อุณหภูมิน้ำทางออก 35 ℃;

2) หน่วยได้รับการออกแบบ ผลิต และตรวจสอบตามมาตรฐาน GB/T18430.1

3) สารทำความเย็นที่ใช้บังคับ: R134a

4) ระดับแรงดันไฟฟ้าที่ใช้งานได้: 3φ - 380V - 50Hz;

5) ความสามารถในการรับแรงดันมาตรฐานด้านน้ำของยูนิตคือ 1.0 MPa

6) การแปลงหน่วย: 1 RT (ตันทำความเย็นแบบอเมริกัน) = 3.517 kW;

8) ทั้งเครื่องระเหยและคอนเดนเซอร์ใช้ท่อความร้อนประสิทธิภาพสูง TP2

ตารางพารามิเตอร์ประสิทธิภาพการทำงานของ Chiller Unit (R134a, Single Unit)

อีเอ็มซี-		A200LY	A235LY	A260LY	A300LY	เอ335ลี
ความจุความเย็น	กิโลวัตต์	727	832	916	1058	1183
กำลังไฟฟ้าเข้า	กิโลวัตต์	121	141	153	171	193
COP ประสิทธิภาพเต็มโหลด	กิโลวัตต์/กิโลวัตต์	6.01	5.90	5.99	6.19	6.13
คอนเดนเซอร์
อัตราการไหลของน้ำ	ลบ.ม./ชม	146	167	184	211	237
แรงดันน้ำลดลง	ปาสคาล	38	68	68	69	63
อินเตอร์เฟซท่อทางเข้าและทางออก	ดีเอ็น	150	200	200	200	200
เครื่องระเหย
อัตราการไหลของน้ำ	ลบ.ม./ชม	125	143	158	182	203
แรงดันน้ำลดลง	ปาสคาล	42	73	71	72	68
อินเตอร์เฟซท่อทางเข้าและทางออก	ดีเอ็น	150	200	200	200	200
มิติ
เอ (แอล)	มม	3050	3700	3700	3700	3700
บี(ญ)	มม	1520	2000	2000	2100	2100
ซี (เอช)	มม	2050	2100	2100	2400	2400
D	มม	2320	2920	2920	2920	2920
E	มม	1300	1450	1450	1550	1550
น้ำหนักการขนส่ง	กก	4000	4700	5000	6500	7200
น้ำหนักใช้งาน	กก	4200	5000	5300	6900	7600
ปริมาณการเติมสารทำความเย็น	กก	200	225	250	290	325

1) สภาพการทำงานที่กำหนดของตัวเครื่อง

เครื่องระเหย: อุณหภูมิน้ำเข้า 12 ℃, อุณหภูมิน้ำทางออก 7 ℃;

คอนเดนเซอร์: อุณหภูมิน้ำเข้า 30 ℃, อุณหภูมิน้ำทางออก 35 ℃;

2) หน่วยได้รับการออกแบบ ผลิต และตรวจสอบตามมาตรฐาน GB/T18430.1

3) สารทำความเย็นที่ใช้บังคับ: R134a

4) ระดับแรงดันไฟฟ้าที่ใช้งานได้: 3φ - 380V - 50Hz;

5) ความสามารถในการรับแรงดันมาตรฐานด้านน้ำของยูนิตคือ 1.0 MPa

6) การแปลงหน่วย: 1 RT (ตันทำความเย็นแบบอเมริกัน) = 3.517 kW;

8) ทั้งเครื่องระเหยและคอนเดนเซอร์ใช้ท่อความร้อนประสิทธิภาพสูง TP2

ตารางพารามิเตอร์ประสิทธิภาพสำหรับ Chiller Unit (R134a, Dual Unit)

อีเอ็มซี-		B080LY	B100LY	B110LY	B120LY	B130LY	B140LY	B160LY	B170LY
ความจุความเย็น	กิโลวัตต์	272	354	364	430	454	498	552	602
กำลังไฟฟ้าเข้า	กิโลวัตต์	50	64	66	76	80	86	94	104
COP ประสิทธิภาพเต็มโหลด	กิโลวัตต์/กิโลวัตต์	5.44	5.53	5.52	5.66	5.68	5.79	5.87	5.79
คอนเดนเซอร์
อัตราการไหลของน้ำ	ลบ.ม./ชม	55	72	74	87	92	100	111	121
แรงดันน้ำลดลง	ปาสคาล	44	46	42	34	32	32	32	50
อินเตอร์เฟซท่อทางเข้าและทางออก	ดีเอ็น	100	100	100	125	125	125	125	150
เครื่องระเหย
อัตราการไหลของน้ำ	ลบ.ม./ชม	47	61	63	74	78	86	95	104
แรงดันน้ำลดลง	ปาสคาล	48	50	50	35	34	34	33	50
อินเตอร์เฟซท่อทางเข้าและทางออก	ดีเอ็น	100	100	100	125	125	125	125	150
มิติ
เอ (แอล)	มม	3400	3400	3400	4000	4050	4150	4200	4650
บี(ญ)	มม	1600	1650	1700	1750	1800	1800	1850	1850
ซี (เอช)	มม	1650	1650	1750	1850	1900	1950	2000	2050
D	มม	2620	2620	2620	3220	3220	3220	3220	3880
E	มม	1100	1100	1100	1250	1250	1300	1300	1350
น้ำหนักการขนส่ง	กก	3600	3800	4000	4400	4600	4800	5000	5200
น้ำหนักใช้งาน	กก	3750	3950	4150	4600	4800	5000	5200	5450
ปริมาณการเติมสารทำความเย็น	กก	90	100	100	110	120	130	150	160

1) สภาพการทำงานที่กำหนดของตัวเครื่อง

เครื่องระเหย: อุณหภูมิน้ำเข้า 12 ℃, อุณหภูมิน้ำทางออก 7 ℃;

คอนเดนเซอร์: อุณหภูมิน้ำเข้า 30 ℃, อุณหภูมิน้ำทางออก 35 ℃;

2) หน่วยได้รับการออกแบบ ผลิต และตรวจสอบตามมาตรฐาน GB/T18430.1

3) สารทำความเย็นที่ใช้บังคับ: R134a

4) ระดับแรงดันไฟฟ้าที่ใช้งานได้: 3φ - 380V - 50Hz;

5) ความสามารถในการรับแรงดันมาตรฐานด้านน้ำของยูนิตคือ 1.0 MPa

6) การแปลงหน่วย: 1 RT (ตันทำความเย็นแบบอเมริกัน) = 3.517 kW;

8) ทั้งเครื่องระเหยและคอนเดนเซอร์ใช้ท่อความร้อนประสิทธิภาพสูง TP2

ตารางพารามิเตอร์ประสิทธิภาพสำหรับ Chiller Unit (R134a, Dual Unit)

อีเอ็มซี-		B200LY	B210LY	B230LY	B240LY	B260LY	300บ	B330LY	B350LY
ความจุความเย็น	กิโลวัตต์	686	738	810	862	908	1042	1156	1242
กำลังไฟฟ้าเข้า	กิโลวัตต์	118	128	138	142	154	176	192	208
COP ประสิทธิภาพเต็มโหลด	กิโลวัตต์/กิโลวัตต์	5.81	5.77	5.87	6.07	5.90	5.92	6.02	5.97
คอนเดนเซอร์
อัตราการไหลของน้ำ	ลบ.ม./ชม	138	149	163	173	183	209	232	249
แรงดันน้ำลดลง	ปาสคาล	50	53	53	52	55	59	63	69
อินเตอร์เฟซท่อทางเข้าและทางออก	ดีเอ็น	150	150	150	150	200	200	200	200
เครื่องระเหย
อัตราการไหลของน้ำ	ลบ.ม./ชม	118	127	139	148	156	179	199	214
แรงดันน้ำลดลง	ปาสคาล	54	56	57	55	58	65	64	69
อินเตอร์เฟซท่อทางเข้าและทางออก	ดีเอ็น	150	150	150	150	200	200	200	200
มิติ
เอ (แอล)	มม	4650	4650	4700	4700	4750	4750	4750	4800
บี(ญ)	มม	1850	1850	1900	1900	1950	1950	1950	2090
ซี (เอช)	มม	2100	2150	2200	2200	2200	2200	2200	2260
D	มม	3880	3880	3880	3880	3880	3880	3880	3880
E	มม	1350	1350	1400	1400	1450	1450	1450	1600
น้ำหนักการขนส่ง	กก	5400	5600	5800	6000	6500	6800	7000	7500
น้ำหนักใช้งาน	กก	5650	5850	6050	6300	6800	7100	7300	8000
ปริมาณการเติมสารทำความเย็น	กก	190	200	220	230	250	280	290	350

1) สภาพการทำงานที่กำหนดของตัวเครื่อง

เครื่องระเหย: อุณหภูมิน้ำเข้า 12 ℃, อุณหภูมิน้ำทางออก 7 ℃;

คอนเดนเซอร์: อุณหภูมิน้ำเข้า 30 ℃, อุณหภูมิน้ำทางออก 35 ℃;

2) หน่วยได้รับการออกแบบ ผลิต และตรวจสอบตามมาตรฐาน GB/T18430.1

3) สารทำความเย็นที่ใช้บังคับ: R134a

4) ระดับแรงดันไฟฟ้าที่ใช้งานได้: 3φ - 380V - 50Hz;

5) ความสามารถในการรับแรงดันมาตรฐานด้านน้ำของยูนิตคือ 1.0 MPa

6) การแปลงหน่วย: 1 RT (ตันทำความเย็นแบบอเมริกัน) = 3.517 kW;

8) ทั้งเครื่องระเหยและคอนเดนเซอร์ใช้ท่อความร้อนประสิทธิภาพสูง TP2

ตารางพารามิเตอร์ประสิทธิภาพสำหรับ Chiller Unit (R134a, Dual Unit)

อีเอ็มซี-		400บ	B470LY	B520LY	B600LY	B670LY
ความจุความเย็น	กิโลวัตต์	1454	1664	1832	2116	2366
กำลังไฟฟ้าเข้า	กิโลวัตต์	242	282	306	342	386
COP ประสิทธิภาพเต็มโหลด	กิโลวัตต์/กิโลวัตต์	6.01	5.90	5.99	6.19	6.13
คอนเดนเซอร์
อัตราการไหลของน้ำ	ลบ.ม./ชม	292	335	368	423	473
แรงดันน้ำลดลง	ปาสคาล	67	77	72	84	85
อินเตอร์เฟซท่อทางเข้าและทางออก	ดีเอ็น	200	250	250	250	250
เครื่องระเหย
อัตราการไหลของน้ำ	ลบ.ม./ชม	214	250	286	315	364
แรงดันน้ำลดลง	ปาสคาล	72	79	75	88	87
อินเตอร์เฟซท่อทางเข้าและทางออก	ดีเอ็น	200	250	250	250	250
มิติ
เอ (แอล)	มม	4800	5450	5450	5800	5800
บี(ญ)	มม	2090	2450	2450	2450	2450
ซี (เอช)	มม	2260	2350	2350	2750	2750
D	มม	3880	3880	3880	3880	3880
E	มม	1600	1800	1800	1900	1900
น้ำหนักการขนส่ง	กก	8000	11000	11500	12500	13000
น้ำหนักใช้งาน	กก	8500	11800	12300	13500	14000
ปริมาณการเติมสารทำความเย็น	กก	400	450	500	580	650
