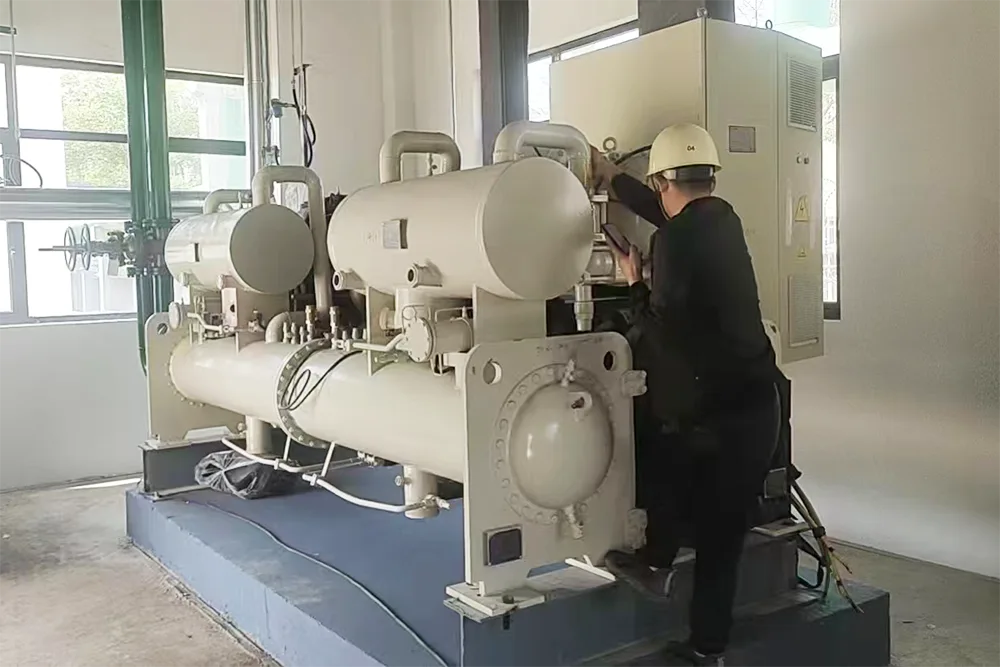

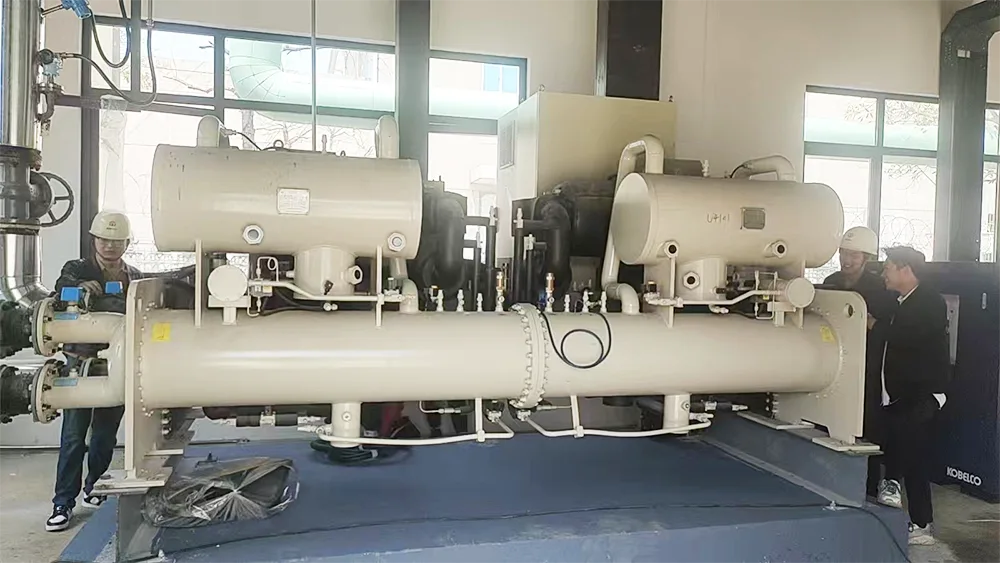

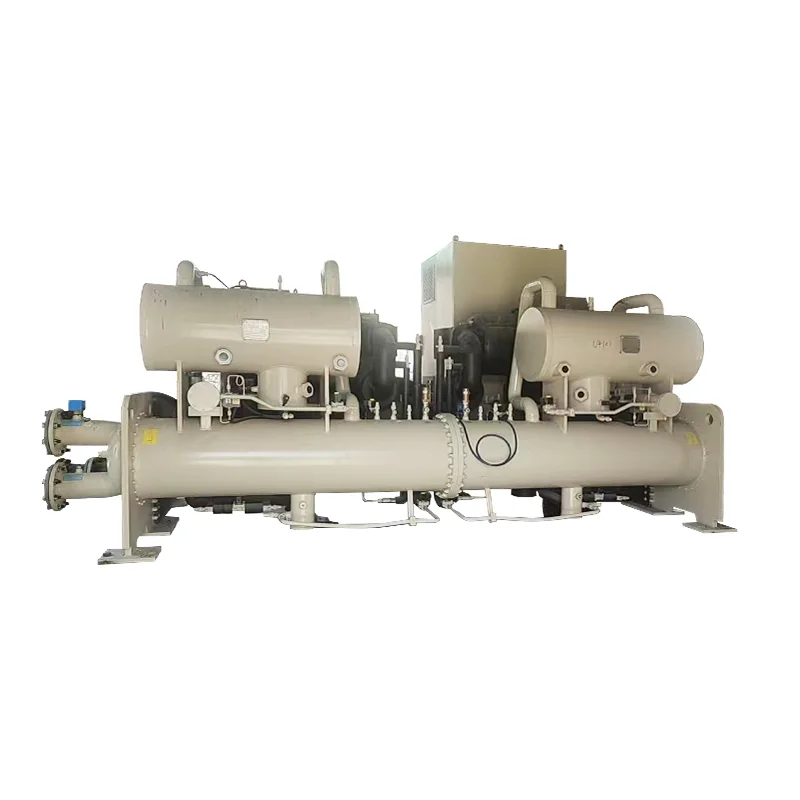

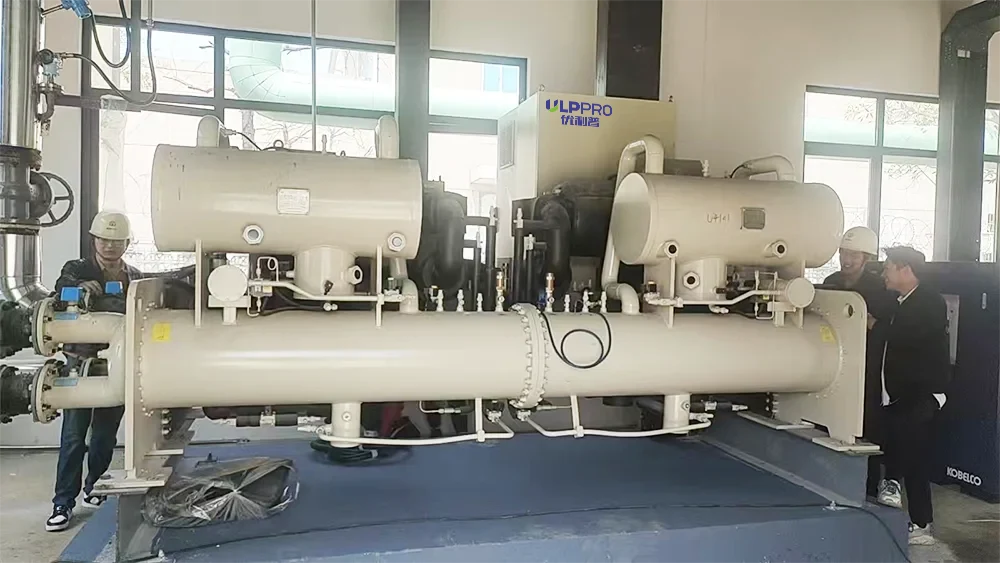

เครื่องทำความเย็นแบบสกรูอุณหภูมิต่ำ

จากเทคโนโลยีหลักของ Hanbell Yuzhen ได้เปิดตัวเครื่องทำความเย็นแบบสกรูอุณหภูมิต่ำที่ผลิตในประเทศจีน ไม่เพียงแต่รักษาประสิทธิภาพสูงที่อุณหภูมิต่ำมาก แต่ยังแก้ปัญหาการบำรุงรักษาที่ยากลำบากและการใช้พลังงานสูงของเครื่องแบบดั้งเดิมผ่าน "การควบคุมอัจฉริยะแบบบูรณาการ" และ "เทคโนโลยีคันเร่งที่ไม่มีชิ้นส่วนที่เคลื่อนไหว"

ส่งคำถาม

รายละเอียดสินค้า

ข้อได้เปรียบหลัก 1: ความแม่นยำในการควบคุมอุณหภูมิถึง ±0.3°C

เครื่องทำความเย็นแบบสกรูอุณหภูมิต่ำของ Yuzhen มาพร้อมกับ "ตัวควบคุมไมโครคอมพิวเตอร์" ประสิทธิภาพสูง

การตอบสนองที่รวดเร็วเป็นพิเศษ: ความเร็วในการคำนวณสูงถึงระดับไมโครวินาที (0.25ms) และสามารถตรวจจับการเปลี่ยนแปลงของอุณหภูมิน้ำที่ทางออกได้ทันที

มีเสถียรภาพ: ด้วยฟังก์ชันการควบคุม PID ขั้นสูง เครื่องสามารถปรับอัตโนมัติตามโหลด ทำให้อุณหภูมิของน้ำผันผวนภายใน ±0.3°C

การใช้งานทำได้ง่ายเหมือนกับการใช้โทรศัพท์มือถือ: มาพร้อมกับหน้าจอสัมผัสความละเอียดสูง สถานะการทำงานชัดเจนในทันที และแม้แต่มือใหม่ก็สามารถตั้งค่าให้เสร็จสิ้นได้ด้วยการคลิกบนหน้าจอ

ข้อได้เปรียบหลัก 2: การป้องกันหลายชั้น

เมื่อซื้อเครื่องทำความเย็นแบบสกรูอุณหภูมิต่ำ ความมั่นคงเป็นสิ่งสำคัญยิ่ง

การป้องกันที่ครอบคลุม 30 แบบ: ไม่ว่าจะเป็นความร้อนสูงเกินไปของคอมเพรสเซอร์ แรงดันไฟฟ้าที่ไม่เสถียร หรือการป้องกันสารป้องกันการแข็งตัว ตัวเครื่องได้พิจารณาทุกอย่างแล้ว

การตรวจสอบตัวเองและการแจ้งเตือน: เครื่องจะดำเนินการ "ตรวจสอบตัวเอง" ก่อนสตาร์ท และจะเตือนคุณโดยอัตโนมัติเมื่อคอนเดนเซอร์จำเป็นต้องทำความสะอาด

การตรวจสอบระบบคลาวด์: อินเทอร์เฟซ Modbus-RTU ได้รับการสงวนไว้สำหรับการบูรณาการอย่างราบรื่นกับระบบอาคาร ไม่เพียงแต่สามารถจัดการคอมเพรสเซอร์เท่านั้น แต่ยังเชื่อมต่อกับปั๊มน้ำและพัดลมอีกด้วย ซึ่งช่วยเพิ่มประสิทธิภาพการจัดการเป็นสองเท่า

ข้อได้เปรียบหลัก 3: เทคโนโลยีประหยัดพลังงานแบบฮาร์ดคอร์

Yuzhen นำชุดการออกแบบโครงสร้างชั้นนำของอุตสาหกรรมมาใช้ ซึ่งช่วยเพิ่มประสิทธิภาพด้านต้นทุนโดยตรง:

คอมเพรสเซอร์แบบสกรูคู่กึ่งสุญญากาศ: มอเตอร์และคอมเพรสเซอร์ถูกรวมเข้าด้วยกัน ส่งผลให้ประสิทธิภาพการส่งผ่านสูงมาก และแก้ปัญหาการรั่วไหลของน้ำมันได้อย่างสมบูรณ์ มีการสั่นสะเทือนต่ำ สัญญาณรบกวนต่ำ และมีความทนทานมาก

เครื่องระเหยแบบฟิล์มตก (แบบสเปรย์): สารทำความเย็นถูกพ่นลงบนท่อเหมือนม่านกันฝน ส่งผลให้มีการถ่ายเทความร้อนได้ดีเยี่ยม ที่สำคัญที่สุดคือใช้สารทำความเย็นน้อยลงซึ่งทั้งเป็นมิตรต่อสิ่งแวดล้อมและคุ้มต้นทุน

คอนเดนเซอร์ประสิทธิภาพสูง: การออกแบบแผ่นนำที่เป็นเอกลักษณ์สามารถลดอุณหภูมิการควบแน่นได้ประมาณ 1 ℃ สิ่งนี้อาจดูเหมือนไม่มีนัยสำคัญ แต่การประหยัดไฟฟ้าจากการทำงานในระยะยาวนั้นมีมาก ข้อได้เปรียบหลัก 4: ควบคุมปริมาณ "Orifice Plate" โดยปราศจากการสึกหรอ

นี่ยังเป็นความลับของความน่าเชื่อถือสูงของตัวเครื่องอีกด้วย

ชิลเลอร์จำนวนมากมีวาล์วควบคุมที่มีแนวโน้มที่จะเกิดความล้มเหลว แต่เราใช้แผ่นปากตายตัว ไม่มีชิ้นส่วนที่เคลื่อนไหวและอาศัยสมดุลทางกายภาพทั้งหมดเพื่อควบคุมอัตราการไหล

ไม่ต้องบำรุงรักษา: เนื่องจากไม่มีการสึกหรอทางกลไก จึงแทบไม่ต้องมีการบำรุงรักษา และกฎระเบียบก็ปราศจากความล่าช้า การไหลของสารทำความเย็นจะถูกควบคุมอย่างแม่นยำไม่ว่าจะใช้งานเต็มหรือโหลดบางส่วน

ประสิทธิภาพและข้อมูลจำเพาะของผลิตภัณฑ์

ตารางพารามิเตอร์ประสิทธิภาพสำหรับเครื่องทำความเย็นแบบสกรูอุณหภูมิต่ำ (หน่วยเดียว / -5 ℃ / R22)

อีเอ็มซีเอส-		A040ALYT	A200ALYT	A500ALYT	A450AHDT	A500AHDT
ความจุความเย็น	กิโลวัตต์	91	440	1134	978	1134
กำลังไฟฟ้าเข้า	กิโลวัตต์	27	117	287	248	287
COP ประสิทธิภาพเต็มโหลด	กิโลวัตต์/กิโลวัตต์	3.37	3.76	3.95	3.94	3.95
รุ่นคอมเพรสเซอร์		RC2-140BF	RC2-620BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
คอนเดนเซอร์		คอนเดนเซอร์ชนิดท่อเปลือก
อัตราการไหลของน้ำ	ลบ.ม./ชม	20	96	244	211	244
แรงดันน้ำลดลง	ปาสคาล	17	46	75	64	75
การเชื่อมต่อท่อทางเข้าและทางออก	ดีเอ็น	80	150	200	200	200
เครื่องระเหย		เครื่องระเหยฟิล์มตก
อัตราการไหลของน้ำ	ลบ.ม./ชม	17	84	217	187	217
แรงดันน้ำลดลง	ปาสคาล	20	57	82	76	82
การเชื่อมต่อท่อทางเข้าและทางออก	ดีเอ็น	80	150	200	200	200
เครื่องแยกน้ำมัน		เครื่องแยกน้ำมันทุติยภูมิแนวตั้ง			เครื่องแยกน้ำมันหลักแนวนอน
มิติ
เอ (แอล)	มม	2400	3050	3750	3750	3750
บี(ญ)	มม	1100	1510	2200	2300	2300
ซี (เอช)	มม	1450	2000	2450	2300	2300
ขนาดการติดตั้ง
D	มม	1820	2320	2920	2920	2920
E	มม	900	1300	1700	1700	1700
น้ำหนักการขนส่ง	กก	1800	3400	8500	8000	8500
น้ำหนักใช้งาน	กก	1850	3600	8900	8400	8900
ปริมาณการเติมสารทำความเย็น	กก	55	180	450	400	450

ตารางพารามิเตอร์ประสิทธิภาพสำหรับเครื่องทำความเย็นแบบสกรูอุณหภูมิต่ำ (หน่วยคู่ / -5 ℃ / R22)

อีเอ็มซีเอส-		B080ALYT	B1000ALYT	B900AHDT	B1000AHDT
ความจุความเย็น	กิโลวัตต์	182	2268	1956	2268
กำลังไฟฟ้าเข้า	กิโลวัตต์	54	574	496	574
COP ประสิทธิภาพเต็มโหลด	กิโลวัตต์/กิโลวัตต์	3.37	3.95	3.94	3.95
รุ่นคอมเพรสเซอร์		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
คอนเดนเซอร์		คอนเดนเซอร์ชนิดท่อเปลือก
อัตราการไหลของน้ำ	ลบ.ม./ชม	41	489	422	489
แรงดันน้ำลดลง	ปาสคาล	36	76	96	97
การเชื่อมต่อท่อทางเข้าและทางออก	ดีเอ็น	125	300	300	300
เครื่องระเหย		เครื่องระเหยฟิล์มตก
อัตราการไหลของน้ำ	ลบ.ม./ชม	35	434	374	434
แรงดันน้ำลดลง	ปาสคาล	37	85	104	105
การเชื่อมต่อท่อทางเข้าและทางออก	ดีเอ็น	125	300	300	300
เครื่องแยกน้ำมัน		เครื่องแยกน้ำมันทุติยภูมิแนวตั้ง		เครื่องแยกน้ำมันหลักแนวนอน
มิติ
เอ (แอล)	มม	3400	5800	5750	5750
บี(ญ)	มม	1550	2600	2450	2450
ซี (เอช)	มม	1600	2800	2500	2500
ขนาดการติดตั้ง
D	มม	2620	3880	4820	4820
E	มม	1050	2050	1950	1950
น้ำหนักการขนส่ง	กก	2900	14500	14000	14500
น้ำหนักใช้งาน	กก	2980	15700	15200	15700
ปริมาณการเติมสารทำความเย็น	กก	80	850	750	850

บันทึก:

1) สภาพการทำงานของเครื่องทำความเย็นแบบสกรูอุณหภูมิต่ำ

เครื่องระเหย: อุณหภูมิน้ำเข้า 0 ℃, อุณหภูมิน้ำทางออก -5 ℃;

คอนเดนเซอร์: อุณหภูมิน้ำเข้า 30 ℃, อุณหภูมิน้ำทางออก 35 ℃;

2) ระดับแรงดันไฟฟ้าที่ใช้งานได้: 3φ - 380V - 50Hz;

3) การแปลงหน่วย: 1 RT (ตันทำความเย็นแบบอเมริกัน) = 3.517 kW;

4) แรงดันด้านน้ำของเครื่องระเหยคือ 1.0 MPa และแรงดันด้านน้ำของคอนเดนเซอร์คือ 1.0 MPa

5) ทั้งเครื่องระเหยและคอนเดนเซอร์เชื่อมต่อกันด้วยหน้าแปลน

6) ค่าสัมประสิทธิ์การเปรอะเปื้อนของเครื่องระเหยได้รับการออกแบบที่ 0.018 m²·°/kW;

ค่าสัมประสิทธิ์การเปรอะเปื้อนของคอนเดนเซอร์ได้รับการออกแบบที่ 0.044 m²·°/kW;

7) รูปร่าง ขนาด และน้ำหนักของตัวเครื่องอาจแตกต่างกันเล็กน้อยเนื่องจากการทำซ้ำผลิตภัณฑ์ โปรดดูข้อตกลงทางเทคนิคเมื่อทำการสั่งซื้อ

8) พารามิเตอร์ข้างต้นขึ้นอยู่กับซอฟต์แวร์ประสิทธิภาพของคอมเพรสเซอร์ Hanzhong 5.0.3.35 ความสามารถในการทำความเย็นอาจแตกต่างกันเล็กน้อยในเวอร์ชันต่างๆ โปรดดูข้อตกลงทางเทคนิคเมื่อทำการสั่งซื้อ

9) สารหล่อเย็นของเครื่องระเหยในโครงการคือสารละลายเอทิลีนไกลคอล 30% โดยปริมาตร

ตารางพารามิเตอร์ประสิทธิภาพสำหรับเครื่องทำความเย็นแบบสกรูอุณหภูมิต่ำ (หน่วยเดียว / -10 ℃ / R22)

อีเอ็มซีเอส-		A040ALYT	A500ALYT	A450AHDT	A500AHDT
ความจุความเย็น	กิโลวัตต์	75	930	802	930
กำลังไฟฟ้าเข้า	กิโลวัตต์	26	276	239	276
COP ประสิทธิภาพเต็มโหลด	กิโลวัตต์/กิโลวัตต์	2.88	3.37	3.36	3.37
รุ่นคอมเพรสเซอร์		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
คอนเดนเซอร์		คอนเดนเซอร์ชนิดท่อเปลือก
อัตราการไหลของน้ำ	ลบ.ม./ชม	17	207	179	207
แรงดันน้ำลดลง	ปาสคาล	14	54	50	54
การเชื่อมต่อท่อทางเข้าและทางออก	ดีเอ็น	80	200	200	200
เครื่องระเหย		เครื่องระเหยฟิล์มตก
อัตราการไหลของน้ำ	ลบ.ม./ชม	15	186	160	186
แรงดันน้ำลดลง	ปาสคาล	23	76	75	76
การเชื่อมต่อท่อทางเข้าและทางออก	ดีเอ็น	80	200	200	200
เครื่องแยกน้ำมัน		เครื่องแยกน้ำมันทุติยภูมิแนวตั้ง		เครื่องแยกน้ำมันหลักแนวนอน
มิติ
เอ (แอล)	มม	2400	3750	3720	3750
บี(ญ)	มม	1100	2200	2300	2300
ซี (เอช)	มม	1450	2450	2300	2300
ขนาดการติดตั้ง
D	มม	1820	2920	2920	2920
E	มม	900	1700	1700	1700
น้ำหนักการขนส่ง	กก	1750	8200	7700	8200
น้ำหนักใช้งาน	กก	1800	8600	8100	8600
ปริมาณการเติมสารทำความเย็น	กก	50	400	350	400

ตารางพารามิเตอร์ประสิทธิภาพสำหรับเครื่องทำความเย็นแบบสกรูอุณหภูมิต่ำ (หน่วยคู่ / -10°C / R22)

อีเอ็มซีเอส-		B080ALYT	B1000ALYT	B900AHDT	B1000AHDT
ความจุความเย็น	กิโลวัตต์	150	1860	1604	1860
กำลังไฟฟ้าเข้า	กิโลวัตต์	52	552	478	552
COP ประสิทธิภาพเต็มโหลด	กิโลวัตต์/กิโลวัตต์	2.88	3.37	3.36	3.37
รุ่นคอมเพรสเซอร์		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
คอนเดนเซอร์		คอนเดนเซอร์ชนิดท่อเปลือก
อัตราการไหลของน้ำ	ลบ.ม./ชม	35	415	358	415
แรงดันน้ำลดลง	ปาสคาล	35	73	85	91
การเชื่อมต่อท่อทางเข้าและทางออก	ดีเอ็น	100	250	250	250
เครื่องระเหย		เครื่องระเหยฟิล์มตก
อัตราการไหลของน้ำ	ลบ.ม./ชม	30	372	321	372
แรงดันน้ำลดลง	ปาสคาล	45	81	96	102
การเชื่อมต่อท่อทางเข้าและทางออก	ดีเอ็น	100	250	250	250
เครื่องแยกน้ำมัน		เครื่องแยกน้ำมันทุติยภูมิแนวตั้ง		เครื่องแยกน้ำมันหลักแนวนอน
มิติ
เอ (แอล)	มม	3400	5800	5750	5750
บี(ญ)	มม	1550	2550	2450	2450
ซี (เอช)	มม	1600	2750	2500	2500
ขนาดการติดตั้ง
D	มม	2620	3880	4820	4820
E	มม	1050	1950	1950	1950
น้ำหนักการขนส่ง	กก	2800	14000	13500	14000
น้ำหนักใช้งาน	กก	2880	15000	14500	15000
ปริมาณการเติมสารทำความเย็น	กก	70	800	700	800

บันทึก:

1) สภาพการทำงานของเครื่อง

เครื่องระเหย: อุณหภูมิน้ำเข้า -5 ℃, อุณหภูมิน้ำทางออก -10 ℃;

คอนเดนเซอร์: อุณหภูมิน้ำเข้า 30 ℃, อุณหภูมิน้ำทางออก 35 ℃;

2) ระดับแรงดันไฟฟ้าที่ใช้งานได้: 3φ - 380V - 50Hz;

3) การแปลงหน่วย: 1 RT (ตันทำความเย็นแบบอเมริกัน) = 3.517 kW;

5) ทั้งเครื่องระเหยและคอนเดนเซอร์เชื่อมต่อกันด้วยหน้าแปลน

9) สารหล่อเย็นของเครื่องระเหยในโครงการคือสารละลายเอทิลีนไกลคอล 40% โดยปริมาตร

ตารางพารามิเตอร์ประสิทธิภาพสำหรับเครื่องทำความเย็นแบบสกรูอุณหภูมิต่ำ (หน่วยเดียว / -15°C / R22)

อีเอ็มซีเอส-		A040ALYT	A500ALYT	A450AHDT	A500AHDT
ความจุความเย็น	กิโลวัตต์	61	756	652	756
กำลังไฟฟ้าเข้า	กิโลวัตต์	25	266	230	266
COP ประสิทธิภาพเต็มโหลด	กิโลวัตต์/กิโลวัตต์	2.44	2.84	2.83	2.84
รุ่นคอมเพรสเซอร์		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
คอนเดนเซอร์		คอนเดนเซอร์ชนิดท่อเปลือก
อัตราการไหลของน้ำ	ลบ.ม./ชม	15	176	152	176
แรงดันน้ำลดลง	ปาสคาล	15	46	42	46
การเชื่อมต่อท่อทางเข้าและทางออก	ดีเอ็น	65	200	200	200
เครื่องระเหย		เครื่องระเหยฟิล์มตก
อัตราการไหลของน้ำ	ลบ.ม./ชม	12	151	130	151
แรงดันน้ำลดลง	ปาสคาล	60	82	80	82
การเชื่อมต่อท่อทางเข้าและทางออก	ดีเอ็น	65	200	200	200
เครื่องแยกน้ำมัน		เครื่องแยกน้ำมันทุติยภูมิแนวตั้ง		เครื่องแยกน้ำมันหลักแนวนอน
มิติ
เอ (แอล)	มม	2400	3720	3720	3720
บี(ญ)	มม	1100	2200	2300	2300
ซี (เอช)	มม	1450	2450	2300	2300
ขนาดการติดตั้ง
D	มม	1820	2920	2920	2920
E	มม	900	1700	1700	1700
น้ำหนักการขนส่ง	กก	1700	7500	7700	7500
น้ำหนักใช้งาน	กก	1750	7900	8100	7900
ปริมาณการเติมสารทำความเย็น	กก	45	350	300	350

ตารางพารามิเตอร์ประสิทธิภาพสำหรับเครื่องทำความเย็นแบบสกรูอุณหภูมิต่ำ (หน่วยคู่ / -15°C / R22)

อีเอ็มซีเอส-		B080ALYT	B1000ALYT	B900AHDT	B1000AHDT
ความจุความเย็น	กิโลวัตต์	122	1512	1304	1512
กำลังไฟฟ้าเข้า	กิโลวัตต์	50	532	460	532
COP ประสิทธิภาพเต็มโหลด	กิโลวัตต์/กิโลวัตต์	2.44	2.84	2.83	2.84
รุ่นคอมเพรสเซอร์		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
คอนเดนเซอร์		คอนเดนเซอร์ชนิดท่อเปลือก
อัตราการไหลของน้ำ	ลบ.ม./ชม	30	352	303	352
แรงดันน้ำลดลง	ปาสคาล	23	50	80	82
การเชื่อมต่อท่อทางเข้าและทางออก	ดีเอ็น	100	250	250	250
เครื่องระเหย		เครื่องระเหยฟิล์มตก
อัตราการไหลของน้ำ	ลบ.ม./ชม	24	302	261	302
แรงดันน้ำลดลง	ปาสคาล	61	75	98	100
การเชื่อมต่อท่อทางเข้าและทางออก	ดีเอ็น	100	250	250	250
เครื่องแยกน้ำมัน		เครื่องแยกน้ำมันทุติยภูมิแนวตั้ง		เครื่องแยกน้ำมันหลักแนวนอน
มิติ
เอ (แอล)	มม	3400	5800	5750	5750
บี(ญ)	มม	1550	2500	2450	2450
ซี (เอช)	มม	1600	2750	2500	2500
ขนาดการติดตั้ง
D	มม	2620	3880	4820	4820
E	มม	1050	1900	1900	1900
น้ำหนักการขนส่ง	กก	2800	13500	13000	13500
น้ำหนักใช้งาน	กก	2880	14500	14000	14500
ปริมาณการเติมสารทำความเย็น	กก	70	800	700	800

บันทึก:

1) สภาพการทำงานของเครื่อง

เครื่องระเหย: อุณหภูมิน้ำเข้า -10 ℃, อุณหภูมิน้ำทางออก -15 ℃;

คอนเดนเซอร์: อุณหภูมิน้ำเข้า 30 ℃, อุณหภูมิน้ำทางออก 35 ℃;

2) ระดับแรงดันไฟฟ้าที่ใช้งานได้: 3φ - 380V - 50Hz;

3) การแปลงหน่วย: 1 RT (ตันทำความเย็นแบบอเมริกัน) = 3.517 kW;

5) ทั้งเครื่องระเหยและคอนเดนเซอร์เชื่อมต่อกันด้วยหน้าแปลน

ตารางพารามิเตอร์ประสิทธิภาพสำหรับเครื่องทำความเย็นแบบสกรูอุณหภูมิต่ำ (หน่วยเดียว / -20°C / R22)

อีเอ็มซีเอส-		A040ALYT	A500ALYT	A450AHDT	A500AHDT
ความจุความเย็น	กิโลวัตต์	49	610	526	610
กำลังไฟฟ้าเข้า	กิโลวัตต์	24	255	221	255
COP ประสิทธิภาพเต็มโหลด	กิโลวัตต์/กิโลวัตต์	2.04	2.39	2.38	2.39
รุ่นคอมเพรสเซอร์		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
คอนเดนเซอร์		คอนเดนเซอร์ชนิดท่อเปลือก
อัตราการไหลของน้ำ	ลบ.ม./ชม	13	149	128	149
แรงดันน้ำลดลง	ปาสคาล	11	37	36	37
การเชื่อมต่อท่อทางเข้าและทางออก	ดีเอ็น	65	200	200	200
เครื่องระเหย		เครื่องระเหยฟิล์มตก
อัตราการไหลของน้ำ	ลบ.ม./ชม	10	129	112	129
แรงดันน้ำลดลง	ปาสคาล	28	87	86	87
การเชื่อมต่อท่อทางเข้าและทางออก	ดีเอ็น	65	200	200	200
เครื่องแยกน้ำมัน		เครื่องแยกน้ำมันหลักแนวนอน
มิติ
เอ (แอล)	มม	2400	3720	3720	3720
บี(ญ)	มม	1100	2200	2300	2300
ซี (เอช)	มม	1450	2200	2300	2300
ขนาดการติดตั้ง
D	มม	1820	2920	2920	2920
E	มม	900	1700	1700	1700
น้ำหนักการขนส่ง	กก	1700	7500	7700	7500
น้ำหนักใช้งาน	กก	1750	7900	8100	7900
ปริมาณการเติมสารทำความเย็น	กก	45	350	300	350

ตารางพารามิเตอร์ประสิทธิภาพสำหรับเครื่องทำความเย็นแบบสกรูอุณหภูมิต่ำ (หน่วยคู่ / -20°C / R22)

อีเอ็มซีเอส-		B080ALYT	B1000ALYT	B900AHDT	B1000AHDT
ความจุความเย็น	กิโลวัตต์	98	1220	1052	1220
กำลังไฟฟ้าเข้า	กิโลวัตต์	48	510	442	510
COP ประสิทธิภาพเต็มโหลด	กิโลวัตต์/กิโลวัตต์	2.04	2.39	2.38	2.39
รุ่นคอมเพรสเซอร์		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
คอนเดนเซอร์		คอนเดนเซอร์ชนิดท่อเปลือก
อัตราการไหลของน้ำ	ลบ.ม./ชม	25	298	257	298
แรงดันน้ำลดลง	ปาสคาล	17	43	62	66
การเชื่อมต่อท่อทางเข้าและทางออก	ดีเอ็น	80	200	200	200
เครื่องระเหย		เครื่องระเหยฟิล์มตก
อัตราการไหลของน้ำ	ลบ.ม./ชม	21	259	223	259
แรงดันน้ำลดลง	ปาสคาล	44	71	92	98
การเชื่อมต่อท่อทางเข้าและทางออก	ดีเอ็น	80	200	200	200
เครื่องแยกน้ำมัน		เครื่องแยกน้ำมันหลักแนวนอน
มิติ
เอ (แอล)	มม	3400	5500	5750	5750
บี(ญ)	มม	1550	2500	2450	2450
ซี (เอช)	มม	1550	2300	2500	2500
ขนาดการติดตั้ง
D	มม	2620	3880	4820	4820
E	มม	1050	1900	1900	1900
น้ำหนักการขนส่ง	กก	2800	13000	12500	13000
น้ำหนักใช้งาน	กก	2880	14000	13500	14000
ปริมาณการเติมสารทำความเย็น	กก	70	800	700	800

บันทึก:

1) สภาพการทำงานของเครื่อง

เครื่องระเหย: อุณหภูมิน้ำเข้า -15 ℃, อุณหภูมิน้ำทางออก -20 ℃;

คอนเดนเซอร์: อุณหภูมิน้ำเข้า 30 ℃, อุณหภูมิน้ำทางออก 35 ℃;

2) ระดับแรงดันไฟฟ้าที่ใช้งานได้: 3φ - 380V - 50Hz;

3) การแปลงหน่วย: 1 RT (ตันทำความเย็นแบบอเมริกัน) = 3.517 kW;

5) ทั้งเครื่องระเหยและคอนเดนเซอร์เชื่อมต่อกันด้วยหน้าแปลน

9) สารหล่อเย็นของเครื่องระเหยในโครงการคือสารละลายเอทิลีนไกลคอล 50% โดยปริมาตร

ตารางพารามิเตอร์ประสิทธิภาพสำหรับเครื่องทำความเย็นแบบสกรูอุณหภูมิต่ำ (หน่วยเดียว / -25°C / R22)

อีเอ็มซีเอส-		A040ALYT	A500ALYT	A450AHDT	A500AHDT
ความจุความเย็น	กิโลวัตต์	39	488	420	488
กำลังไฟฟ้าเข้า	กิโลวัตต์	23	244	211	244
COP ประสิทธิภาพเต็มโหลด	กิโลวัตต์/กิโลวัตต์	1.70	2.00	1.99	2.00
รุ่นคอมเพรสเซอร์		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
คอนเดนเซอร์		คอนเดนเซอร์ชนิดท่อเปลือก
อัตราการไหลของน้ำ	ลบ.ม./ชม	12	140	121	140
แรงดันน้ำลดลง	ปาสคาล	6	39	38	39
การเชื่อมต่อท่อทางเข้าและทางออก	ดีเอ็น	65	200	200	200
เครื่องระเหย		เครื่องระเหยฟิล์มตก
อัตราการไหลของน้ำ	ลบ.ม./ชม	8	104	89	104
แรงดันน้ำลดลง	ปาสคาล	40	78	77	78
การเชื่อมต่อท่อทางเข้าและทางออก	ดีเอ็น	65	200	200	200
เครื่องแยกน้ำมัน		เครื่องแยกน้ำมันหลักแนวนอน
มิติ
เอ (แอล)	มม	2400	3720	3720	3720
บี(ญ)	มม	1100	2200	2300	2300
ซี (เอช)	มม	1450	2200	2300	2300
ขนาดการติดตั้ง
D	มม	1820	2920	2920	2920
E	มม	900	1700	1700	1700
น้ำหนักการขนส่ง	กก	1700	7500	7700	7500
น้ำหนักใช้งาน	กก	1750	7900	8100	7900
ปริมาณการเติมสารทำความเย็น	กก	45	350	300	350

ตารางพารามิเตอร์ประสิทธิภาพสำหรับเครื่องทำความเย็นแบบสกรูอุณหภูมิต่ำ (หน่วยคู่ / -25°C / R22)

อีเอ็มซีเอส-		B080ALYT	B1000ALYT	B900AHDT	B1000AHDT
ความจุความเย็น	กิโลวัตต์	78	976	840	976
กำลังไฟฟ้าเข้า	กิโลวัตต์	46	488	422	488
COP ประสิทธิภาพเต็มโหลด	กิโลวัตต์/กิโลวัตต์	1.70	2.00	1.99	2.00
รุ่นคอมเพรสเซอร์		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
คอนเดนเซอร์		คอนเดนเซอร์ชนิดท่อเปลือก
อัตราการไหลของน้ำ	ลบ.ม./ชม	24	280	241	280
แรงดันน้ำลดลง	ปาสคาล	19	58	59	58
การเชื่อมต่อท่อทางเข้าและทางออก	ดีเอ็น	80	200	200	200
เครื่องระเหย		เครื่องระเหยฟิล์มตก
อัตราการไหลของน้ำ	ลบ.ม./ชม	17	208	179	208
แรงดันน้ำลดลง	ปาสคาล	38	86	95	96
การเชื่อมต่อท่อทางเข้าและทางออก	ดีเอ็น	80	200	200	200
เครื่องแยกน้ำมัน		เครื่องแยกน้ำมันหลักแนวนอน
มิติ
เอ (แอล)	มม	3400	5500	5750	5750
บี(ญ)	มม	1550	2500	2450	2450
ซี (เอช)	มม	1550	2300	2500	2500
ขนาดการติดตั้ง
D	มม	2620	3880	4820	4820
E	มม	1050	1900	1900	1900
น้ำหนักการขนส่ง	กก	2800	13000	12500	13000
น้ำหนักใช้งาน	กก	2880	14000	13500	14000
ปริมาณการเติมสารทำความเย็น	กก	70	800	700	800

บันทึก:

1) สภาพการทำงานของเครื่อง

เครื่องระเหย: อุณหภูมิน้ำเข้า -20 ℃, อุณหภูมิน้ำทางออก -25 ℃;

คอนเดนเซอร์: อุณหภูมิน้ำเข้า 30 ℃, อุณหภูมิน้ำทางออก 35 ℃;

2) ระดับแรงดันไฟฟ้าที่ใช้งานได้: 3φ - 380V - 50Hz;

3) การแปลงหน่วย: 1 RT (ตันทำความเย็นแบบอเมริกัน) = 3.517 kW;

5) ทั้งเครื่องระเหยและคอนเดนเซอร์เชื่อมต่อกันด้วยหน้าแปลน

9) สารหล่อเย็นของเครื่องระเหยในโครงการคือสารละลายเอทิลีนไกลคอล 55% โดยปริมาตร

ตารางพารามิเตอร์ประสิทธิภาพสำหรับเครื่องทำความเย็นแบบสกรูอุณหภูมิต่ำ (หน่วยเดียว / -30°C / R22)

อีเอ็มซีเอส-		A040ALYT	A500ALYT	A450AHDT	A500AHDT
ความจุความเย็น	กิโลวัตต์	31	386	333	386
กำลังไฟฟ้าเข้า	กิโลวัตต์	22	234	203	234
COP ประสิทธิภาพเต็มโหลด	กิโลวัตต์/กิโลวัตต์	1.41	1.65	1.64	1.65
รุ่นคอมเพรสเซอร์		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
คอนเดนเซอร์		คอนเดนเซอร์ชนิดท่อเปลือก
อัตราการไหลของน้ำ	ลบ.ม./ชม	11	133	115	133
แรงดันน้ำลดลง	ปาสคาล	10	46	41	46
การเชื่อมต่อท่อทางเข้าและทางออก	ดีเอ็น	65	150	150	150
เครื่องระเหย		เครื่องระเหยฟิล์มตก
อัตราการไหลของน้ำ	ลบ.ม./ชม	7	88	76	88
แรงดันน้ำลดลง	ปาสคาล	47	82	78	82
การเชื่อมต่อท่อทางเข้าและทางออก	ดีเอ็น	65	150	150	150
เครื่องแยกน้ำมัน		เครื่องแยกน้ำมันหลักแนวนอน
มิติ
เอ (แอล)	มม	2400	3720	3720	3720
บี(ญ)	มม	1100	2200	2300	2300
ซี (เอช)	มม	1450	2200	2300	2300
ขนาดการติดตั้ง
D	มม	1820	2920	2920	2920
E	มม	900	1700	1700	1700
น้ำหนักการขนส่ง	กก	1700	7500	7700	7500
น้ำหนักใช้งาน	กก	1750	7900	8100	7900
ปริมาณการเติมสารทำความเย็น	กก	45	350	300	350

ตารางพารามิเตอร์ประสิทธิภาพสำหรับเครื่องทำความเย็นแบบสกรูอุณหภูมิต่ำ (หน่วยคู่ / -30°C / R22)

อีเอ็มซีเอส-		B080ALYT	B1000ALYT	B900AHDT	B1000AHDT
ความจุความเย็น	กิโลวัตต์	62	772	666	772
กำลังไฟฟ้าเข้า	กิโลวัตต์	44	468	406	468
COP ประสิทธิภาพเต็มโหลด	กิโลวัตต์/กิโลวัตต์	1.41	1.65	1.64	1.65
รุ่นคอมเพรสเซอร์		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
คอนเดนเซอร์
อัตราการไหลของน้ำ	ลบ.ม./ชม	23	267	230	267
แรงดันน้ำลดลง	ปาสคาล	26	82	71	80
การเชื่อมต่อท่อทางเข้าและทางออก	ดีเอ็น	80	200	200	200
เครื่องระเหย
อัตราการไหลของน้ำ	ลบ.ม./ชม	14	176	152	176
แรงดันน้ำลดลง	ปาสคาล	52	98	97	103
การเชื่อมต่อท่อทางเข้าและทางออก	ดีเอ็น	80	200	200	200
เครื่องแยกน้ำมัน
มิติ
เอ (แอล)	มม	3400	5500	5750	5750
บี(ญ)	มม	1550	2500	2450	2450
ซี (เอช)	มม	1550	2300	2500	2500
ขนาดการติดตั้ง
D	มม	2620	3880	4820	4820
E	มม	1050	1900	1900	1900
น้ำหนักการขนส่ง	กก	2800	13000	12500	13000
น้ำหนักใช้งาน	กก	2880	14000	13500	14000
ปริมาณการเติมสารทำความเย็น	กก	70	800	700	800
