ปั๊มสุญญากาศแบบสกรูแห้งความเร็วคงที่

ปั๊มสุญญากาศแบบสกรูแห้งความเร็วคงที่ที่ทนทานของ Yuzhen มีโครงสร้างที่เรียบง่ายและการทำงานที่มั่นคง ทำให้เหมาะสำหรับการใช้งานที่มีสภาวะการทำงานคงที่และการผลิตต่อเนื่อง เป็นโซลูชันเครื่องดูดฝุ่นแบบแห้งแบบคลาสสิกที่คุ้มค่าและบำรุงรักษาต่ำ

ส่งคำถาม

รายละเอียดสินค้า

สำหรับลูกค้าที่มีจังหวะการผลิตที่มั่นคงและความต้องการสุญญากาศค่อนข้างคงที่ การควบคุมที่ซับซ้อนไม่จำเป็น ปั๊มสุญญากาศแบบสกรูแห้งความเร็วคงที่ของ Yuzhen ซึ่งมีข้อได้เปรียบหลักในด้านความเสถียร ความทนทาน และความง่ายในการบำรุงรักษา ได้กลายเป็นตัวเลือกระยะยาวสำหรับโรงงานหลายแห่ง

โรเตอร์สกรูในซีรีส์นี้ผ่านการตัดเฉือนอย่างแม่นยำ ช่วยให้มั่นใจได้ถึงการปิดผนึกที่ดีเยี่ยมและการปั๊มที่ต่อเนื่องและเสถียร ด้วยการใช้วิธีการขับเคลื่อนที่ครบถ้วนและเชื่อถือได้ ระบบจะสตาร์ทโดยตรงและทำงานได้อย่างราบรื่น ซึ่งช่วยลดความซับซ้อนในการควบคุมที่ไม่จำเป็น โครงสร้างไร้น้ำมันทำให้ระบบสะอาดขึ้นและลดความถี่ในการบำรุงรักษาลงอย่างมาก ทำให้ใช้งานในแต่ละวันได้ง่ายขึ้น

ไม่ว่าจะเป็นสำหรับสายการผลิตต่อเนื่อง เตาสุญญากาศ กระบวนการเคลือบ หรือการใช้งานสุญญากาศทางอุตสาหกรรมทั่วไป ปั๊มสุญญากาศแบบสกรูแห้งความเร็วคงที่นี้ให้ผลผลิตที่เสถียร ช่วยให้บริษัทต่างๆ ควบคุมการลงทุนในอุปกรณ์และต้นทุนการบำรุงรักษาในระยะยาว ขณะเดียวกันก็รับประกันประสิทธิภาพ

Yuzhen อาศัยเทคโนโลยีการผลิตสกรูที่ครบวงจรของ Hanbell และระบบการควบคุมคุณภาพที่เข้มงวด มีผลิตภัณฑ์ที่ผ่านการรับรองระดับนานาชาติหลายรายการ และให้บริการในตลาดอุตสาหกรรมทั่วโลกมาเป็นเวลานาน นอกจากนี้ยังได้รับการรับรองระดับสากล เช่น ISO-9001, UL ของสหรัฐอเมริกา, CE ของยุโรป และเกรดทางทะเลของ Lloyd ของสวิตเซอร์แลนด์

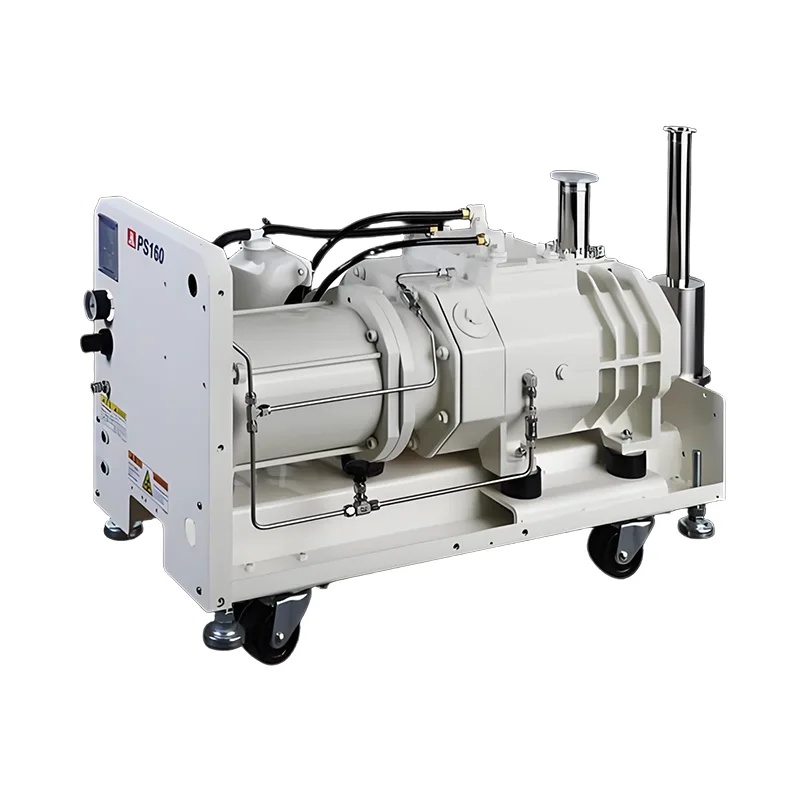

ปั๊มสุญญากาศแบบสกรูแห้ง PS SERIES

คุณสมบัติหลัก

1. เส้นทางก๊าซสั้นและลดการปนเปื้อนของก๊าซในกระบวนการ

เมื่อเปรียบเทียบกับปั๊มสุญญากาศแบบแห้งประเภทอื่น ปั๊มสุญญากาศแบบสกรูของ HANBELL มีทางเดินก๊าซที่สั้นที่สุดในปั๊มสุญญากาศและอาจลดการปนเปื้อนของก๊าซในกระบวนการได้ ใบพัดแบบสกรูสามารถเล่นเป็นกลไกการส่งผ่านผงได้ เราทำงานได้ดีแม้จะมีการปนเปื้อนมากมายภายในปั๊มก็ตาม

2. ประสิทธิภาพของปั๊มที่ยอดเยี่ยมเนื่องจากเอฟเฟกต์การปิดผนึกโปรไฟล์โรเตอร์ที่ยอดเยี่ยม

โปรไฟล์โรเตอร์ที่ได้รับการจดสิทธิบัตรสามารถให้ผลการปิดผนึกที่ดีเยี่ยมของโรเตอร์ ดังนั้นจึงอนุญาตให้มีระยะห่างที่มากขึ้นในระหว่างนั้น การสึกหรอของโรเตอร์ปั๊มและการติดขัดของโรเตอร์จากการปนเปื้อนในกระบวนการสามารถลดลงได้ด้วยระยะห่างที่อนุญาตมากขึ้น

3. โครงสร้างที่เรียบง่ายช่วยลดโอกาสที่ปั๊มจะหยุดโดยไม่คาดคิดและง่ายสำหรับกระบวนการยกเครื่อง

สุญญากาศแบบสกรูประกอบด้วยโรเตอร์สกรูคู่หนึ่งและแผ่นแยกจำเป็นในขั้นตอนต่างๆ ของห้องสูบน้ำ จึงสามารถหลีกเลี่ยงการปนเปื้อนในกระบวนการระหว่างโรเตอร์และแผ่นแยกได้ ยกเครื่องปั๊มแห้ง Hanbell ง่ายกว่าปั๊มแห้งประเภทอื่นมาก ดังนั้นเวลาในการซ่อมจึงสั้นกว่าและประหยัดต้นทุน

4. ตัวควบคุมไมโครโปรเซสเซอร์และซอฟต์แวร์ควบคุมระยะไกลสามารถป้องกันปั๊มจากสถานการณ์ที่ผิดปกติได้

ตัวควบคุมไมโครโปรเซสเซอร์มีพารามิเตอร์ปั๊มจำนวนมากสำหรับการตรวจสอบสถานะการทำงาน ปั๊มสามารถใช้งานและตรวจสอบได้ง่ายด้วยแผงควบคุมการทำงาน ซอฟต์แวร์ควบคุมระยะไกลสามารถช่วยลูกค้าตรวจสอบสถานะการทำงานของปั๊มจากระยะไกล

ข้อดี

1. ใช้น้ำยาหล่อเย็นแบบพิเศษเพื่อระบายความร้อน หลีกเลี่ยงการกัดกร่อนของเปลือกด้วยน้ำหล่อเย็น

2. อินเทอร์เฟซการทำงานแบบเคลื่อนที่สะดวกในการใช้งาน แสดงสภาพการทำงานจริงของปั๊มสุญญากาศและสามารถแสดงผลได้ทั้งภาษาจีนและภาษาอังกฤษ ตอบโจทย์ลูกค้าได้อย่างแท้จริง

3. ขั้วต่อไฟระดับทหารปลอดภัยและสะดวกสบาย

4. เครื่องทำความร้อนไนโตรเจน ทำให้ปั๊มสุญญากาศเหมาะสมกับกระบวนการเซมิคอนดักเตอร์ เช่น CVD และ PECVD มากขึ้น

5. สัญญาณควบคุมและอินเทอร์เฟซสัญญาณการสื่อสาร ช่วยให้สามารถตรวจสอบปั๊มสุญญากาศจากระยะไกลได้

Fixed Speed Dry Screw Vacuum Pump

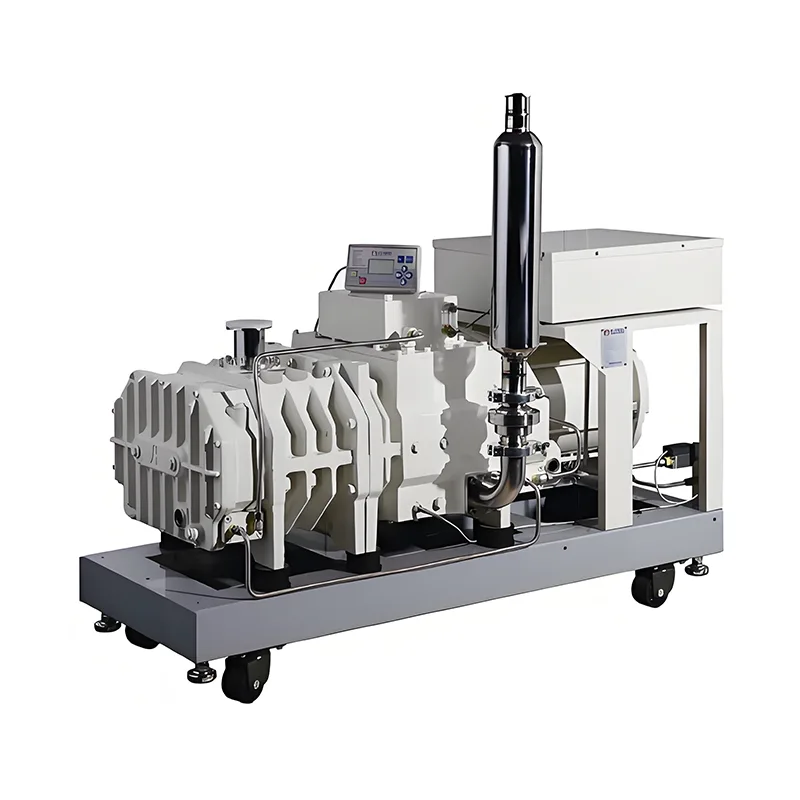

ปั๊มสุญญากาศแบบสกรูแห้ง PS SERIES

แบบอย่าง		หน่วย	พีเอส80	พีเอส160	พีเอส180
ความเร็วในการสูบน้ำ (50HZ / 60HZ)		ลิตร/นาที	1300/1600	2150/2600	2500/3000
		ลบ.ม./ชม	80/96	140/156	150/180
		ซีเอฟเอ็ม	48/57	82/92	88/105
ความกดดันที่สมบูรณ์แบบ		ทอร์	≤7.5*10^⁻3
		เอ็มบาร์	≤1*10^-2
		ป้า	≤1
มอเตอร์	ความถี่	เฮิรตซ์	50/60
	แรงดันไฟฟ้า	V	220~440
	พลัง	แรงม้า	4	6	6
		กิโลวัตต์	2.98	4.47	4.47
การเชื่อมต่อ	ทางเข้า		NW50
	เอาท์เลอร์		NW40
ระบายความร้อน น้ำ	ไหล	ลิตร/นาที	3~7
	ความดัน	กก./ซม.²	2~4
	อุณหภูมิ	℃	18~30
	การเชื่อมต่อ		RC3/8”
N2	ความดัน	เมปา	0.15~0.2
	เจือจางการไหล	ลิตร/นาที	0~60
	กระแสการปิดผนึก	ลิตร/นาที	0~20
	การเชื่อมต่อ		สวาเกล็อค 1/4”
DIM.LWH		มม	814380663	895405678	920425650
น้ำหนัก		กก	280	300	320
เสียงรบกวน		เดซิเบล(เอ)	≤68	≤70	≤70
			หมายเหตุ: 1. ระดับเสียงข้างต้นใช้สำหรับรุ่นที่มีมอเตอร์ระบายความร้อนด้วยน้ำและไม่มีเคส 2. การติดตั้งฉนวนกันเสียงในรุ่นข้างต้นสามารถลดเสียงรบกวนได้อีก 3-4 เดซิเบล
อินเทอร์เฟซ			เซมิ73-0299
อัตราการรั่วไหลของปั๊ม		เอ็มบาร์.1/วินาที	1*10^-5
อุณหภูมิในการทำงาน		℃	5~40
ความชื้นในการทำงาน		RH	ต่ำกว่า 90%

แบบอย่าง		หน่วย	PS602	PS902	PS1302	PS1802
ความเร็วในการสูบน้ำ (50HZ/60HZ)		ลิตร/นาที	8300/10000	12500/15000	17500/21000	25000/33300
		ลบ.ม./ชม	500/600	750/900	1050/1260	1500/1800
		ซีเอฟเอ็ม	294/353	441/530	618/742	883/1060
ความกดดันที่สมบูรณ์แบบ		ทอร์	≤7.5*10⁻⁴
		เอ็มบาร์	≤1*10⁻³
		ป้า	≤0.1
มอเตอร์	ความถี่	เฮิรตซ์	50/60
	แรงดันไฟฟ้า	V	220~440
	พลัง	แรงม้า	4+4	6+4	6+6	6+6
		กิโลวัตต์	2.98+2.98	4.47+2.98	4.47+4.47	4.47+4.47
การเชื่อมต่อ	ทางเข้า		IS0100(ปิดเกลียว)		IS0160 (ปิดเกลียว)
	เอาท์เลอร์		NW40
ระบายความร้อน น้ำ	ไหล	ลิตร/นาที	3~7
	ความดัน	กก./ซม.²	2~4
	อุณหภูมิ	℃	15~30
	การเชื่อมต่อ		RC3/8”
N2	ความดัน	เมปา	0.15~0.2
	เจือจางการไหล	ลิตร/นาที	0~60
	กระแสการปิดผนึก	ลิตร/นาที	0~20
	การเชื่อมต่อ		สวาเกล็อค 1/4”
DIM.LWH		มม	814380865	895380915	920430957	9204301030
น้ำหนัก		กก	450	520	540	545
เสียงรบกวน		เดซิเบล(เอ)	≤70	≤70	≤70	≤70
			หมายเหตุ: 1. ระดับเสียงข้างต้นใช้สำหรับรุ่นที่มีมอเตอร์ระบายความร้อนด้วยน้ำและไม่มีเคส 2. การติดตั้งฉนวนกันเสียงในรุ่นข้างต้นสามารถลดเสียงรบกวนได้อีก 3-4 เดซิเบล
อินเทอร์เฟซ			เซมิ73-0299
อุณหภูมิในการทำงาน		℃	5~40
ความชื้นในการทำงาน		RH	ต่ำกว่า 90%

ขนาดทางกายภาพของ PS

Fixed Speed Dry Screw Vacuum Pump

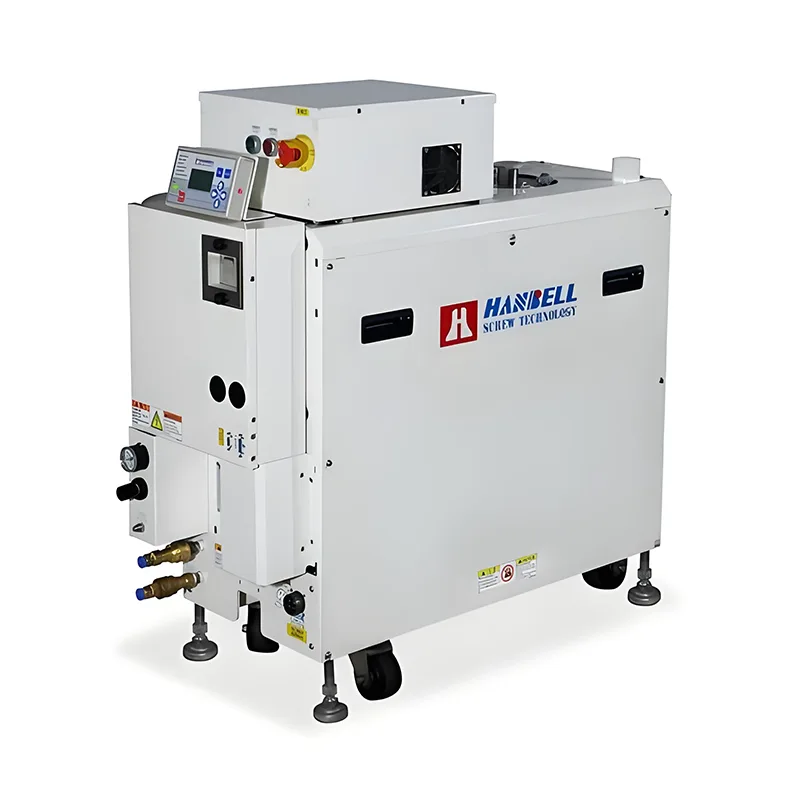

ปั๊มสุญญากาศแบบสกรูแห้ง PD SERIES

คุณสมบัติ

ปั๊มสุญญากาศแบบสกรูแห้ง สามารถใช้กับมอเตอร์ระบายความร้อนด้วยน้ำ (ป้องกันการระเบิด) หรือมอเตอร์ระบายความร้อนด้วยอากาศ (ป้องกันการระเบิด) ความเร็วในการปั๊มสูงในแรงดันสูง การใช้พลังงานต่ำ เสียงรบกวนต่ำ

แอปพลิเคชัน

TFT-LCD, แผงสัมผัส

พลังงานแสงอาทิตย์

ระบบโลหะวิทยา

การเคลือบผิว

กระบวนการพลาสมา

กระบวนการอบแห้ง

เทคโนโลยีชีวภาพ/เภสัชกรรม

อุตสาหกรรมเคมี

พารามิเตอร์ประสิทธิภาพ PD

แบบอย่าง		หน่วย	PD120	พีดี200	PD300	PD500	PD650	PD800
ความเร็วในการสูบน้ำ (50HZ/60HZ)		ลิตร/นาที	1667/2000	2830/3400	4167/5000	7000/8333	9030/10840	11011/13233
		ลบ.ม./ชม	100/120	167/200	250/300	420/500	540/650	680/800
		ซีเอฟเอ็ม	59/71	98/117	147/176	248/295	371/382	393/471
ความกดดันที่สมบูรณ์แบบ		ทอร์	≤7.5*10^-3
		เอ็มบาร์	≤1*10^-2
		ป้า	≤1
มอเตอร์	ความถี่	เฮิรตซ์	50/60
	แรงดันไฟฟ้า	V	220~380~440
	พลัง	แรงม้า	4/5.3	6/7.5	8/10	15/20	25/30	25/30
	พลัง	กิโลวัตต์	2.98/4	4.47/5.5	6.7/7.5	11/15	18.5/22	18.5/22
	พลัง	กิโลวัตต์	1.6/2	2.2/3	3.6/4.2	6/7	10/13	11/14
การเชื่อมต่อ	ทางเข้า		NW50	NW50	ISO63	ISO80	ISO100	ISO100
การเชื่อมต่อ	เอาท์เลอร์		NW40	NW40	NW40	NW50	ISO63	ISO63
ระบายความร้อน น้ำ	การเชื่อมต่อ		RC3/8”				RC1/2”
	ความดัน	กก./ซม.²	2.0~4.0
	อุณหภูมิ	℃	3slm18℃~7slm28℃			6slm18℃~15slm28℃
	ไหล	ลิตร/นาที	3slm18℃~7slm28℃			6slm18℃~15slm28℃
N2	ความดัน	กก./ซม.²	0.15~0.2
	เจือจางการไหล	ลิตร/นาที	โดยกระบวนการ
	กระแสการปิดผนึก	ลิตร/นาที	10
	การเชื่อมต่อ		สวาเกล็อค 1/4”
DIM.LWH		มม	814380663	920430674	1,075430650	1346538.4886	1831610735	1831610735
น้ำหนัก		กก	280	345	390	550	1050	1050
เสียงรบกวน		เดซิเบล(เอ)	68	<70	<70	<75	<80	<80
อุณหภูมิในการทำงาน		℃	5~40℃
ความชื้นในการทำงาน		RH	ต่ำกว่า 90%

เส้นโค้งประสิทธิภาพ PD

Fixed Speed Dry Screw Vacuum Pump

มิติทางกายภาพของ PD

Fixed Speed Dry Screw Vacuum Pump

ปั๊มรูต PR SERIES

คุณสมบัติ

1. ปั๊ม PR มีกลไกการสูบน้ำแบบไร้น้ำมันคุณภาพสูง

2. ประสิทธิภาพของปั๊มที่ดีเยี่ยมเนื่องจากเอฟเฟกต์การปิดผนึกโปรไฟล์เรเตอร์ที่ยอดเยี่ยม

3. การทำงานที่แรงกดดันค่อนข้างต่ำทำให้มีความน่าเชื่อถือสูง

4. การทำงานเงียบไร้การสั่นสะเทือน

สาขาการสมัคร

การเคลือบสูญญากาศ, เตาอบสุญญากาศ, กระบวนการความร้อน, ยา, เคมี, เซมิคอนดักเตอร์, TFT/LCD/LED และโซลาร์เซลล์ ฯลฯ

พารามิเตอร์ประสิทธิภาพ PR

แบบอย่าง		หน่วย	PR600	PR900	PR1300	PR1800	PR3000	PR7000
ความเร็วในการสูบน้ำ (50HZ / 60HZ)		ลิตร/นาที	13000	20000	26000	33000	63000	140000
		ลบ.ม./ชม	800	1200	1600	2000	3800	8400
		ซีเอฟเอ็ม	470	706	941	1176	2235	4947
ความกดดันที่สมบูรณ์แบบ		ทอร์	≤7.5*10⁴
		เอ็มบาร์	≤1*10⁻³
		ป้า	≤0.1
มอเตอร์	ความถี่	เฮิรตซ์	50/60
	แรงดันไฟฟ้า	V	220~440
	พลัง	แรงม้า	4	4	6	6	8/20	20
	พลัง	กิโลวัตต์	2.98	2.98	4.47	4.47	6.7/58	15
การใช้พลังงานที่ไม่ได้ใช้งาน		กิโลวัตต์						1.7
การเชื่อมต่อ	ทางเข้า		IS0100		ISO160		ISO200	320 ISO-K
การเชื่อมต่อ	เอาท์เลอร์		IS0063		ISO100		IS0160	160 ISO-K
DIM.LWH		มม	721322233	778360250	848360272	778360272	1142510358	1490669490
น้ำหนัก		กก	160	210	220	225	570	880
เสียงรบกวน		เดซิเบล(เอ)	≤60	≤60	≤62	≤62	≤65	≤70
เสียงรบกวน		เดซิเบล(เอ)	หมายเหตุ: 1. ระดับเสียงข้างต้นใช้สำหรับรุ่นที่มีมอเตอร์ระบายความร้อนด้วยน้ำและไม่มีเคส 2. การติดตั้งฉนวนกันเสียงในรุ่นข้างต้นสามารถลดเสียงรบกวนได้อีก 3-4 เดซิเบล
อัตราการรั่วไหลของปั๊ม		เอ็มบาร์.1/วินาที	1*10⁵
อุณหภูมิการทำงาน ℃		℃	5~40
การดำเนินงานความชื้น RH		RH	ต่ำกว่า 90%
