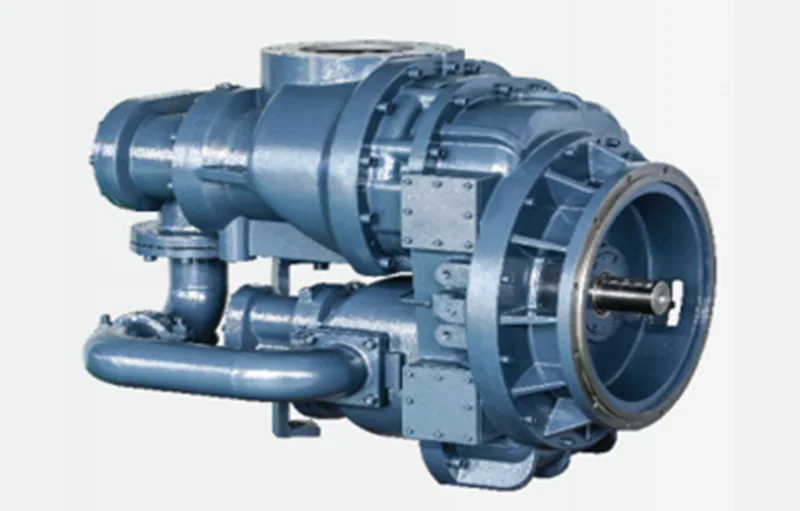

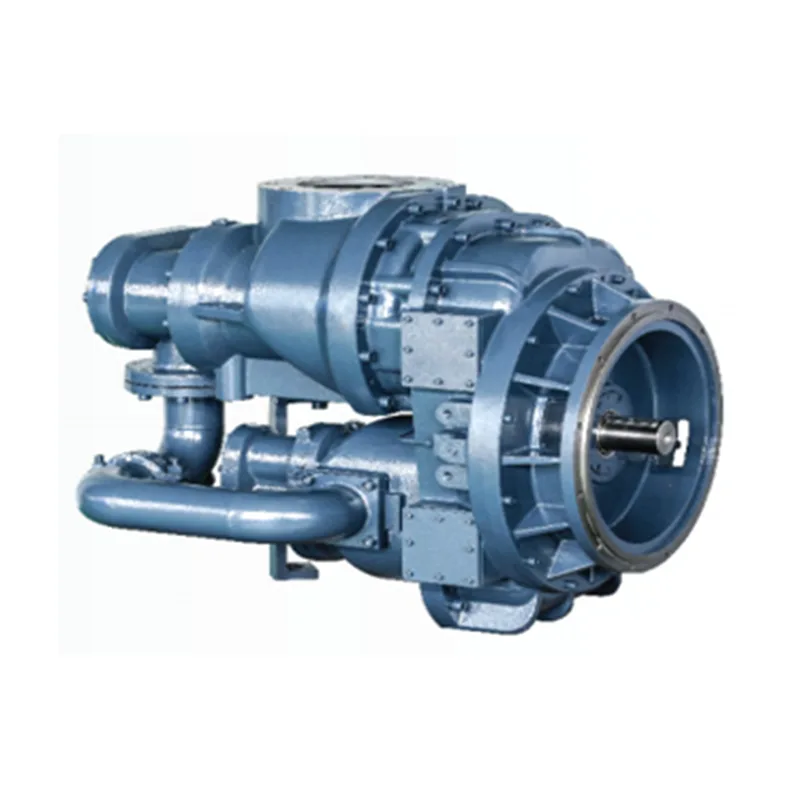

Air End สองขั้นตอน
HANBELL เป็นผู้จัดหา Yuzhen ซึ่งเป็นผู้ผลิตส่วนประกอบหลักชั้นนำของโลกสำหรับอุปกรณ์ Air End แบบสองขั้นตอน HANBELL เชี่ยวชาญในการวิจัย การพัฒนา และการผลิตหัวอัดอากาศประสิทธิภาพสูง โดยจัดหาแกนพลังงานที่มีประสิทธิภาพและเชื่อถือได้สำหรับอุตสาหกรรมต่างๆ ผ่านกระบวนการผลิตที่แม่นยำและนวัตกรรมทางเทคโนโลยีที่ต่อเนื่อง
กลุ่มผลิตภัณฑ์ที่สมบูรณ์
I. AB-BX ซีรีส์สองขั้นตอน (ความดันบรรยากาศ)
จุดเด่นทางเทคโนโลยีที่สำคัญ
เทคโนโลยีประหยัดพลังงานการบีบอัดแบบสองขั้นตอน: การใช้การบีบอัดแบบสองขั้นตอน + การออกแบบการระบายความร้อนด้วยการฉีดน้ำมันขั้นกลาง ทำให้เกิดกระบวนการอัดความร้อนใกล้อุณหภูมิคงที่ ซึ่งปรับปรุงประสิทธิภาพการใช้พลังงานได้มากกว่า 12% เมื่อเทียบกับการบีบอัดแบบขั้นตอนเดียวแบบดั้งเดิม ซึ่งช่วยลดต้นทุนการดำเนินงานในระยะยาวได้อย่างมาก
โครงสร้างตัวเรือนแบบรวม: การออกแบบตัวเรือนปลอมแปลงโดยรวมช่วยลดจุดรั่วไหลภายในของโครงสร้างที่แยกจากกันโดยสิ้นเชิง ลดการสูญเสียแรงดันลง 5% ขณะเดียวกันก็ปรับปรุงความต้านทานการสั่นสะเทือนและความทนทานของเครื่องด้วย การออกแบบการประกอบที่สะดวก: อินเทอร์เฟซที่ได้มาตรฐานและโครงสร้างโมดูลาร์ช่วยลดเวลาในการประกอบชิ้นส่วนลง 30% ทำให้การบำรุงรักษาและการเปลี่ยนส่วนประกอบในภายหลังมีประสิทธิภาพมากขึ้น
ข้อมูลผลการดำเนินงาน (8 barg)
| กำลังไฟพิกัด (กิโลวัตต์) | แบบอย่าง | ความเร็วโรเตอร์ (รอบต่อนาที) | การไหลของอากาศ (ลบ.ม./นาที) | กำลังเพลา (กิโลวัตต์) | กำลังไฟฟ้าจำเพาะ (kW/m³/min) | ความจุน้ำมัน (ลิตร) |
| 55 | เอบี-1030 บี1 | 1490 | 11.80 | 63.60 | 5.36 | 60 |
| 75 | เอบี-1030 บี2 | 1490 | 15.80 | 84.60 | 5.40 | 75 |
| 90 | เอบี-1030 บี3 | 1490 | 19.10 | 106.00 | 5.55 | 99 |
| 110 | เอบี-1560 บี2 | 1490 | 21.60 | 118.70 | 5.50 | 110 |
| 132 | เอบี-1560 บี3 | 1490 | 24.50 | 138.70 | 5.66 | 127 |
| 132 | เอบี-1900 บี1 | 1490 | 25.70 | 139.50 | 5.43 | 140 |
| 132 | เอบี-3300 บี1 | 1490 | 27.90 | 148.60 | 5.33 | 167 |
| 160 | เอบี-1900 บี2 | 1490 | 30.90 | 173.00 | 5.60 | 149 |
| 160 | เอบี-3300 บี2 | 1490 | 32.30 | 174.40 | 5.39 | 200 |
| 185 | เอบี-1900 บี3 | 1490 | 34.50 | 189.45 | 5.49 | 177 |
| 185 | เอบี-3300 บี3 | 1490 | 36.00 | 196.00 | 5.44 | 214 |
| 200 | เอบี-3300 บี4 | 1490 | 40.70 | 224.10 | 5.50 | 230 |
| 200 | เอบี-5600 บี1 | 1490 | 40.00 | 211.30 | 5.28 | 235 |
| 220 | เอบี-3300 บี5 | 1490 | 45.30 | 254.00 | 5.61 | 238 |
| 220 | เอบี-5600 บี2 | 1490 | 45.60 | 242.60 | 5.32 | 262 |
| 250 | เอบี-5600 บี3 | 1490 | 50.50 | 272.60 | 5.40 | 300 |
| 280 | เอบี-5600 บี4 | 1490 | 54.60 | 301.20 | 5.52 | 330 |
| 315 | เอบี-5600 บี5 | 1490 | 62.20 | 344.50 | 5.54 | 380 |
สถานการณ์การใช้งานทั่วไป: เหมาะสำหรับการใช้งานหลากหลายที่มีช่วงแรงดัน 6.0~16.0 barg แนะนำเป็นพิเศษสำหรับ:
อุตสาหกรรมที่ต้องการความมั่นคงในการจ่ายอากาศสูง เช่น การผลิตยานยนต์และอิเล็กทรอนิกส์
สภาพแวดล้อมการผลิตที่มีความต้องการคุณภาพอากาศอัดสูง เช่น สิ่งทอและการย้อมสี
การใช้งานที่สำคัญซึ่งต้องการการจ่ายอากาศอย่างต่อเนื่องและเชื่อถือได้ เช่น โรงงานเคมีขนาดใหญ่และศูนย์ข้อมูล
ครั้งที่สอง ซีรีส์คอมเพรสเซอร์แบบรวมแม่เหล็กถาวร AB/AC-PM (แรงดันมาตรฐาน)
จุดเด่นทางเทคโนโลยีที่สำคัญ
มอเตอร์แม่เหล็กถาวรประสิทธิภาพสูง: มาพร้อมกับมอเตอร์ซิงโครนัสแม่เหล็กถาวรชนิดหายากรุ่นที่สาม ซึ่งมีประสิทธิภาพมากกว่า 96% เมื่อเทียบกับมอเตอร์อะซิงโครนัสทั่วไป อัตราการประหยัดพลังงานโดยรวมสามารถเข้าถึง 20%-35%
การออกแบบการขับเคลื่อนโดยตรงแบบโคแอกเชียล: มอเตอร์เชื่อมต่อโดยตรงกับหัวคอมเพรสเซอร์ ช่วยลดการใช้ข้อต่อและสายพานแบบเดิม ส่งผลให้ประสิทธิภาพการส่งผ่านเกือบ 100% และขจัดการสึกหรอและค่าบำรุงรักษาของส่วนประกอบการส่งกำลังโดยสิ้นเชิง
ระดับการป้องกัน IP65: มอเตอร์ใช้การออกแบบที่ปิดสนิท ช่วยให้ทำงานได้อย่างเสถียรในสภาพแวดล้อมที่รุนแรง เช่น สภาพที่มีฝุ่นและชื้น ปรับให้เข้ากับสภาพการทำงานที่ซับซ้อนต่างๆ
ข้อมูลผลการดำเนินงาน (8 barg)
| กำลังไฟพิกัด (กิโลวัตต์) | แบบอย่าง | ความเร็วโรเตอร์ (รอบต่อนาที) | การไหลของอากาศ (ลบ.ม./นาที) | กำลัง (กิโลวัตต์) |
| 7.5 | เอบี-077PM | 3600 | 1.03 | 7.9 |
| 11 | เอบี-077PM | 5200 | 1.59 | 11.8 |
| 15 | เอบี-130น | 3600 | 2.34 | 16.7 |
| 18.5 | เอบี-130น | 4300 | 2.77 | 20.1 |
| 22 | เอบี-240น | 3000 | 3.59 | 24.4 |
| 30 | เอบี-240น | 4300 | 5.23 | 34.9 |
| 37 | AB-420PM | 3600 | 6.28 | 40.8 |
| 45 | AB-420PM | 3600 | 7.55 | 49.5 |
| 45 | เอบี-480รอบต่อนาที | 3000 | 7.38 | 47.9 |
| 55 | เอบี-600รอบต่อนาที | 3000 | 9.25 | 60.3 |
| 75 | เอบี-600รอบต่อนาที | 3800 | 12.1 | 78.0 |
| 75 | เอบี-780รอบต่อนาที | 3000 | 12.1 | 78.0 |
| 7.5 | เอซี-077พีเอ็ม | 3600 | 1.03 | 7.9 |
| 11 | เอซี-077พีเอ็ม | 5200 | 1.59 | 11.8 |
| 15 | AC-130PM | 3600 | 2.34 | 16.7 |
| 22 | AC-240PM | 3000 | 3.59 | 24.4 |
| 37 | เอซี-420พีเอ็ม | 3000 | 6.28 | 40.8 |
ช่วงแรงดันใช้งานทั่วไป: 6.0~10.0/13.0 barg เหมาะอย่างยิ่งสำหรับ:
สายการผลิตอัตโนมัติที่มีความอ่อนไหวต่อต้นทุนการดำเนินงานและแสวงหาผลประโยชน์ด้านประสิทธิภาพพลังงานในระยะยาว
อุตสาหกรรมต่างๆ เช่น อาหาร ยา และอุปกรณ์อิเล็กทรอนิกส์ที่มีข้อกำหนดที่เข้มงวดด้านเสียงและความสะอาด
การใช้งานที่ต้องการการทำงานต่อเนื่องตลอด 24 ชั่วโมงและความน่าเชื่อถือของอุปกรณ์ที่สูงมาก
ที่สาม ซีรีส์ AB-L สเตจเดียว (แรงดันต่ำ)
จุดเด่นทางเทคโนโลยีที่สำคัญ
โครงสร้างที่แข็งแกร่งของลูกปืน 6 ลูก: ใช้ลูกปืนสำหรับงานหนัก 6 ลูกเพื่อรองรับโรเตอร์ เพิ่มความสามารถในการรับน้ำหนักได้ 40% และลดการสั่นสะเทือนในการทำงานให้ต่ำเพียง 1.5 มม./วินาที ทำให้มั่นใจได้ถึงความเสถียรในระยะยาวภายใต้สภาวะแรงดันต่ำและการไหลสูง
โรเตอร์โปรไฟล์ประสิทธิภาพสูง: โรเตอร์โปรไฟล์ฟัน 5:6 ซึ่งได้รับการปรับให้เหมาะสมผ่านพลศาสตร์ของไหล มีการรั่วไหลภายในที่ต่ำกว่าภายใต้สภาวะแรงดันต่ำ ส่งผลให้ประสิทธิภาพเชิงปริมาตรสูงกว่าโปรไฟล์แบบดั้งเดิม 3%-5%
ระบบหล่อลื่นที่ปรับให้เหมาะสม: ปั๊มน้ำมันไหลสูงและการออกแบบวงจรน้ำมันที่แม่นยำช่วยให้มั่นใจได้ถึงการหล่อลื่นที่เพียงพอสำหรับแบริ่งและพื้นผิวตาข่ายโรเตอร์ทั้งหมด ช่วยยืดอายุการใช้งานได้อย่างมีประสิทธิภาพ
ข้อมูลผลการดำเนินงาน (5 barg)
| กำลังไฟพิกัด (กิโลวัตต์) | แบบอย่าง | ความเร็วโรเตอร์ (รอบต่อนาที) | การไหลของอากาศ (ลบ.ม./นาที) | กำลังเพลา (กิโลวัตต์) | กำลังไฟฟ้าจำเพาะ (kW/m³/min) |
| 15 | เอบี-240L | 2950 | 3.63 | 15.7 | 4.33 |
| 22 | เอบี-350RL | 2950 | 5.58 | 25.9 | 4.64 |
| 22 | เอบี-420L | 2950 | 6.33 | 28.9 | 4.57 |
| 30 | เอบี-480RL | 2950 | 7.72 | 34.4 | 4.46 |
| 37 | เอบี-600RL | 2950 | 9.26 | 47.2 | 5.10 |
| 45 | เอบี-780RL | 2950 | 12 | 55.5 | 4.63 |
| 55 | เอบี-830แอล | 2950 | 12.8 | 59.6 | 4.66 |
| 55 | เอบี-1030RL | 2950 | 15.69 | 74.5 | 4.75 |
| 75 | เอบี-1200RL | 2950 | 18.87 | 90.3 | 4.79 |
| 90 | เอบี-1320L | 2950 | 22.18 | 104.6 | 4.72 |
| 110 | เอบี-1560L | 2950 | 24.59 | 120.4 | 4.90 |
| 132 | เอบี-1900RL | 2950 | 29.95 | 146.8 | 4.90 |
| 185 | เอบี-2600L | 2950 | 40.3 | 208.1 | 5.16 |
| 220 | เอบี-3300L | 2950 | 50.1 | 240 | 4.79 |
| 185 | AA-5600L | 1490 | 42.32 | 194.7 | 4.60 |
สถานการณ์การใช้งานทั่วไป (ช่วงความดัน 3.0~5.5 barg):
สถานการณ์ทางวิศวกรรมที่ต้องการอากาศไหลสูงและความดันต่ำ เช่น การระบายอากาศในเหมือง และการขุดอุโมงค์
การใช้งานทางอุตสาหกรรม เช่น ถังเติมอากาศในโรงบำบัดน้ำเสีย และเครื่องทอลมในโรงงานสิ่งทอ
การใช้งานที่ต้องการการจ่ายอากาศแรงดันต่ำอย่างต่อเนื่อง เช่น การลำเลียงวัสดุและการทดสอบอุโมงค์ลม
IV. ซีรีส์ AC สเตจเดียว (ความดันบรรยากาศ)
จุดเด่นทางเทคโนโลยีที่สำคัญ
การออกแบบที่เรียบง่ายด้วยตลับลูกปืนสี่ตลับ: ในขณะที่รับประกันการรองรับที่เชื่อถือได้ การออกแบบได้รับการปรับให้เหมาะกับตลับลูกปืนสี่ตลับ ส่งผลให้มีโครงสร้างที่กะทัดรัดยิ่งขึ้นและราคาที่แข่งขันได้มากขึ้น
การออกแบบสุนทรียภาพแบบไร้ฝาปิด: โครงสร้างแบบไร้ฝาปิดอันเป็นเอกลักษณ์ไม่เพียงแต่ทำให้หัวคอมเพรสเซอร์ดูเรียบง่ายและคล่องตัวยิ่งขึ้น แต่ยังช่วยลดจุดรั่วไหลที่อาจเกิดขึ้น และปรับปรุงความสะดวกในการบำรุงรักษาอีกด้วย
ความคุ้มค่าต่อต้นทุนสูง: แม้ว่าจะตอบสนองความต้องการแรงดันทั่วไปที่ 6.0~10.0 barg แต่ก็มีราคาที่แข่งขันได้สูง ทำให้เป็นตัวเลือกที่ต้องการสำหรับโครงการขนาดเล็กและขนาดกลาง
ข้อมูลผลการดำเนินงาน (8 barg)
| กำลังไฟพิกัด (กิโลวัตต์) | แบบอย่าง | ความเร็วโรเตอร์ (รอบต่อนาที) | การไหลของอากาศ (ลบ.ม./นาที) | กำลังเพลา (กิโลวัตต์) | กำลังไฟฟ้าจำเพาะ (kW/m³/min) | ประเภทการเชื่อมต่อ |
| 7.5 | เอซี-077 | 3600 | 1.03 | 7.3 | 7.09 | สายพาน/แม่เหล็กถาวร |
| 11 | เอซี-077 | 5200 | 1.59 | 11.0 | 6.92 | สายพาน/แม่เหล็กถาวร |
| 11 | เอซี-130 | 3000 | 1.92 | 12.7 | 6.61 | สายพาน/แม่เหล็กถาวร |
| 15 | เอซี-130 | 3600 | 2.34 | 15.6 | 6.67 | สายพาน/แม่เหล็กถาวร |
| 15 | เอซี-160อี | 3000 | 2.30 | 15.0 | 6.52 | ขับตรง |
| 22 | เอซี-240 | 3000 | 3.59 | 23.0 | 6.41 | ขับตรง |
| 30 | เอซี-420เอส | 3000 | 4.50 | 31.0 | 6.89 | ขับตรง |
| 37 | เอซี-420 | 3000 | 6.28 | 38.9 | 6.19 | ขับตรง |
ช่วงแรงดันสถานการณ์การใช้งาน: 6.0~10.0 barg ใช้กันอย่างแพร่หลายใน:
โรงงานผลิตขนาดเล็กและขนาดกลาง ศูนย์บริการซ่อมรถยนต์ ร้านแปรรูปฮาร์ดแวร์ ฯลฯ
เป็นแหล่งพลังงานสำหรับอุปกรณ์พ่นทรายและพ่นสีขนาดเล็ก รวมถึงเครื่องมือเกี่ยวกับลม
เหมาะสำหรับการใช้งานที่ต้องคำนึงถึงต้นทุนการลงทุนอุปกรณ์เริ่มต้นและสภาวะการใช้อากาศค่อนข้างคงที่
V. AA-H ซีรีส์ขั้นตอนเดียว (แรงดันปานกลาง)
จุดเด่นของเทคโนโลยีหลัก
โรเตอร์เหล็กโลหะผสม: ทำจากเหล็กโลหะผสม 20CrMnTi ปลอมแปลงและผ่านการบำบัดด้วยคาร์บูไรซิ่งและการชุบแข็ง ความแข็งของพื้นผิวโรเตอร์สูงถึง HRC60 ทำให้สามารถทนทานต่อความเค้นมหาศาลภายใต้สภาวะแรงดันปานกลางถึงสูง ส่งผลให้มีอายุการใช้งานเป็นสองเท่าของวัสดุทั่วไป
ตลับลูกปืนทองแดงที่ได้รับการอัพเกรด: ชิ้นส่วนรองรับหลักใช้ตลับลูกปืนโลหะผสมทองแดง เมื่อเปรียบเทียบกับตลับลูกปืนเหล็กแบบดั้งเดิม ความต้านทานการสึกหรอและการกระจายความร้อนได้รับการปรับปรุงอย่างมีนัยสำคัญภายใต้ภาระหนักสูง โดยขยายรอบการบำรุงรักษาเป็น 40,000 ชั่วโมง
การออกแบบโปรไฟล์ที่แม่นยำ: โปรไฟล์ฟัน 5:6 ที่ปรับให้เหมาะสมสำหรับแรงดันปานกลาง-สูง ช่วยให้มั่นใจได้ถึงประสิทธิภาพเชิงปริมาตรที่ยอดเยี่ยม และระดับเสียงรบกวนต่ำ แม้ที่อัตราส่วนการอัดสูง
ข้อมูลประสิทธิภาพ
| แบบอย่าง | ความเร็วโรเตอร์ (รอบต่อนาที) | แรงดันดูด (barg) | การไหลของอากาศ (ลบ.ม./นาที) | กำลังเพลา (กิโลวัตต์) | แรงดันปล่อย (barg) |
| AA-040H(เครื่องเพิ่มแรงดัน) | 2950 | 6.4 | 0.8 | 17~33 | 30~40 |
| AA-140H(เครื่องเพิ่มแรงดัน) | 2950 | 6.4 | 1.7 | 51`65 | 30~40 |
| AA-1200RH | 2950 | 0 | 17.6 | 158.8 | 17 |
| AA-1900RH | 2950 | 0 | 28.2 | 252 | 17 |
ช่วงแรงดันใช้งานทั่วไป: 17.0~35.0 barg ส่วนใหญ่ใช้ใน:
กระบวนการผลิตที่ต้องใช้แรงดันสูงทันที เช่น การเป่าขวด PET และการขึ้นรูปยางด้วยแรงดันสูง
สาขาอุตสาหกรรมระดับไฮเอนด์ เช่น การทดสอบการรั่วซึมของอากาศแรงดันสูง และการทดสอบส่วนประกอบด้านการบินและอวกาศ
สถานการณ์การจ่ายก๊าซแรงดันสูงแบบพิเศษ เช่น การฉีดก๊าซในบ่อน้ำมันและการดำน้ำใต้ทะเลลึก
