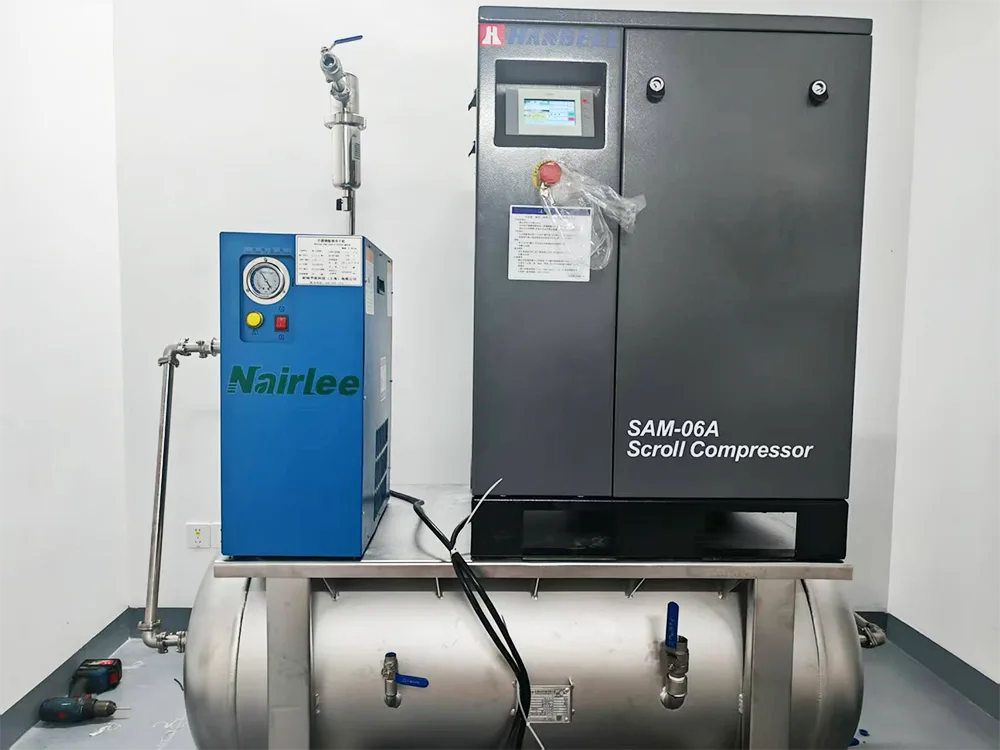

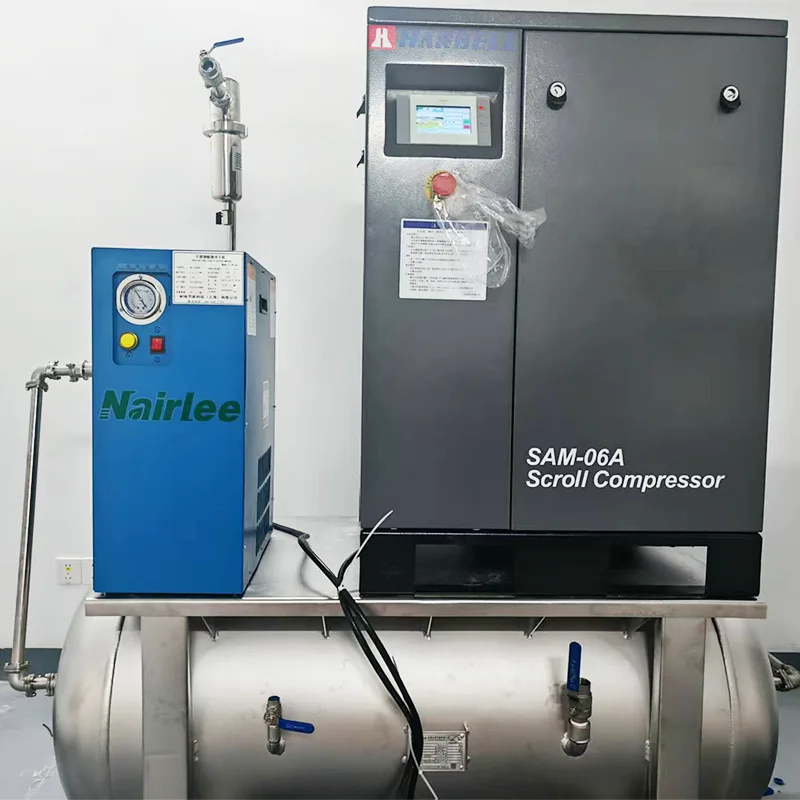

เครื่องอัดอากาศแบบสโครลไร้น้ำมัน

หลักการทำงานของเครื่องอัดอากาศแบบสโครล

ส่วนประกอบหลักของคอมเพรสเซอร์แบบสโครลคือการพันสโครลแบบม้วนสองอันที่มีรูปร่างเหมือนกันแต่อยู่ในตำแหน่ง 180° นอกเฟสซึ่งกันและกัน อันหนึ่งคือม้วนคัมภีร์แบบตายตัว และอีกอันคือม้วนคัมภีร์แบบโคจร ซึ่งขับเคลื่อนด้วยเพลาเยื้องศูนย์และหมุนรอบแกนของม้วนคัมภีร์แบบตายตัวโดยไม่ต้องหมุนบนแกนของมันเอง ระหว่างการใช้งาน ม้วนหนังสือทั้งสองจะสัมผัสกันหลายจุด ทำให้เกิดเป็นเส้นปิดผนึก เมื่อรวมกับการปิดผนึกที่เหมาะสมที่ส่วนท้ายของม้วนหนังสือทั้งสอง ทำให้เกิดช่องก๊าซรูปพระจันทร์เสี้ยวหลายช่อง ขณะที่ม้วนหนังสือที่โคจรหมุนอยู่ จุดสัมผัสระหว่างม้วนหนังสือทั้งสองจะเคลื่อนที่อย่างต่อเนื่องตามแนวโค้งของม้วนหนังสือ ทำให้ขนาดและรูปร่างของกระเป๋ารูปจันทร์เสี้ยวเหล่านี้เปลี่ยนแปลงตลอดเวลา ช่องดูดของคอมเพรสเซอร์อยู่ที่ส่วนบนของตัวเรือนเลื่อนแบบตายตัว เมื่อเพลาเยื้องศูนย์หมุนตามเข็มนาฬิกา ก๊าซจะเข้าสู่ห้องดูดผ่านช่องดูด จากนั้นจะถูกดึงเข้าไปในช่องรูปพระจันทร์เสี้ยวด้านนอกที่เชื่อมต่อกับห้องดูด เมื่อช่องด้านนอกเหล่านี้ปิดออกจากห้องดูด ปริมาตรที่ปิดผนึกจะค่อยๆ เคลื่อนไปทางศูนย์กลางของสกรอลล์คงที่ในขณะที่หดตัวอย่างต่อเนื่อง ดังนั้นจึงบีบอัดก๊าซและเพิ่มแรงดัน

กลไกการบีบอัด

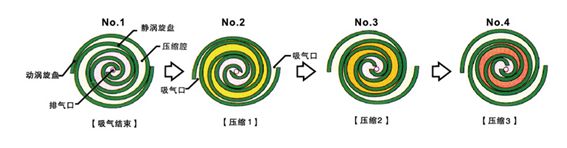

สกรอลล์ที่โคจรหมุนตามลำดับดังแสดงในรูป: หมายเลข 1 → หมายเลข 2 → หมายเลข 3 → หมายเลข 4 ขณะที่เคลื่อนที่ ปริมาตรของห้องอัดรูปพระจันทร์เสี้ยวซึ่งอยู่ในตำแหน่งที่สอดคล้องกันจะค่อยๆ ลดลง หลังจากอัดแก๊สแล้ว แก๊สจะถูกระบายออกจากช่องจ่ายส่วนกลาง

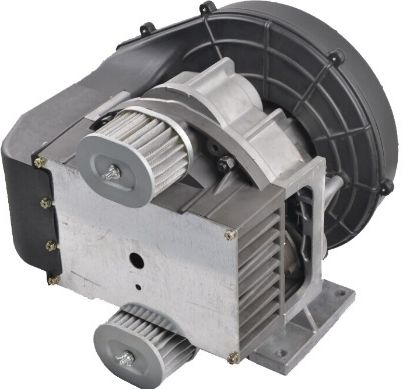

ชุดคอมเพรสเซอร์แบบสโครลไร้น้ำมัน

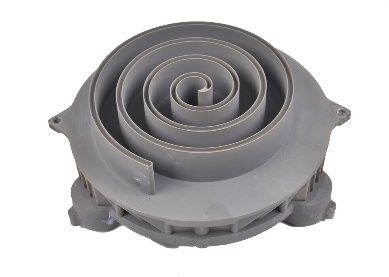

 เลื่อนคงที่

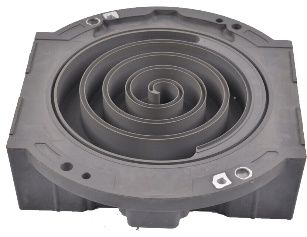

เลื่อนโคจร

ข้อได้เปรียบและคุณลักษณะ

1. ความน่าเชื่อถือสูง

1）คอมเพรสเซอร์แบบสโครลมีส่วนประกอบหลักน้อยกว่า – เพียง 1/8 ของจำนวนที่พบในคอมเพรสเซอร์แบบลูกสูบ ชิ้นส่วนที่ลดลงอย่างมากนี้เป็นปัจจัยสำคัญในการปรับปรุงความน่าเชื่อถือ

2) รัศมีการหมุนที่เล็กส่งผลให้มีการสึกหรอน้อยลง ประสิทธิภาพเชิงกลสูงขึ้น และการสั่นสะเทือนลดลง

3) ระบบทั้งหน่วยที่ควบคุมทางวิทยาศาสตร์ช่วยให้มั่นใจเสถียรภาพที่ดีขึ้น

2. เสียงรบกวนต่ำสุด

1）การไม่มีวาล์วไอดี/ไอเสียและกลไกการเคลื่อนย้ายที่ซับซ้อนช่วยลดการกระแทกของแผ่นวาล์วและเสียงรบกวนจากการระเบิดของแก๊ส ซึ่งช่วยลดระดับเสียงรบกวนโดยรวมได้อย่างมาก

2）กระบวนการไอดี/ระบายอย่างต่อเนื่องและมีเสถียรภาพส่งผลให้กระแสลมไหลเวียนมีขนาดเล็กมาก

3）เครื่องอัดอากาศแบบสโครลขนาด 15 HP (11 kW) สร้างระดับเสียงเพียง 62 dBA ทำให้สามารถติดตั้งได้เกือบทุกที่ ซึ่งช่วยประหยัดค่าใช้จ่ายในการติดตั้งได้มากในขณะเดียวกันก็ปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อมด้วย

3. การใช้พลังงานต่ำสุด

1）เนื่องจากเอฟเฟกต์การอัดอากาศเข้ามากเกินไปและไม่มีปริมาตรช่องว่าง ประสิทธิภาพเชิงปริมาตรของเครื่องอัดอากาศแบบสโครลจึงสามารถเข้าถึงได้มากกว่า 98%

2）เนื่องจากกระบวนการบีบอัดเกิดขึ้นทีละน้อยในห้องทำงานหลายห้อง ความแตกต่างของแรงดันระหว่างห้องที่อยู่ติดกันจึงมีน้อยมาก ส่งผลให้มีการรั่วไหลต่ำมาก กระบวนการบีบอัดแบบหลายขั้นตอนยังช่วยให้มั่นใจถึงประสิทธิภาพเชิงความร้อนสูงอีกด้วย

3) การไม่มีวาล์วไอดี/ไอเสียหมายความว่าการสูญเสียความต้านทานที่ไอดีและคายประจุแทบจะเป็นศูนย์ เนื่องจากไม่มีการสึกหรอจากการเสียดสีจากกลไกการเคลื่อนที่ ประสิทธิภาพเชิงกลจึงสูง นี่คือเหตุผลหลักว่าทำไมคอมเพรสเซอร์แบบสโครลจึงประหยัดพลังงานได้มากกว่าอย่างมากเมื่อเทียบกับเครื่องอัดอากาศประเภทอื่นๆ

4. ค่าบำรุงรักษาต่ำสุด

ส่วนประกอบในชุดคอมเพรสเซอร์น้อยลง โดยเฉพาะอย่างยิ่งชิ้นส่วนที่สึกหรอน้อยลง จะลดความเป็นไปได้ในการเปลี่ยนชิ้นส่วนลงอย่างมาก นอกจากนี้ ระยะเวลาการเปลี่ยนชิ้นส่วนที่สิ้นเปลืองยาวนานทำให้เครื่องใช้งานง่ายโดยมีภาระงานบำรุงรักษาน้อยที่สุดและค่าบำรุงรักษาต่ำ

5. อากาศอัดไร้น้ำมัน 100%

มีเพียงเครื่องอัดอากาศไร้น้ำมันเท่านั้นที่สามารถสร้างอากาศอัดไร้น้ำมันได้ ไม่ว่าการผลิตจะเกิดขึ้นในอุตสาหกรรมยา อาหาร อุปกรณ์อิเล็กทรอนิกส์ที่มีความแม่นยำ หรืออุตสาหกรรมที่คล้ายกัน การหลีกเลี่ยงความเสี่ยงถือเป็นสิ่งสำคัญ นี่คือเหตุผลว่าทำไมจึงจำเป็นต้องใช้โซลูชันอากาศอัดแบบไร้น้ำมัน – สำหรับการใช้งานที่ต้องการอากาศอัดที่มีความบริสุทธิ์สูง การไม่มีน้ำมันหมายความว่าไม่มีความเสี่ยง: ไม่มีความเสี่ยงต่อการปนเปื้อน ไม่มีความเสี่ยงที่จะทำให้ผลิตภัณฑ์เสียหายหรือทำให้ไม่ปลอดภัย และไม่มีความเสี่ยงในการหยุดการผลิต กล่าวโดยสรุป การไม่มีน้ำมันหมายความว่าไม่มีความเสี่ยงต่อชื่อเสียงที่ได้มาอย่างยากลำบาก

ประหยัดพลังงาน กินไฟน้อย ใช้งานง่าย

พารามิเตอร์ทางเทคนิคสำหรับเครื่องอัดอากาศแบบสโครลไร้น้ำมัน
