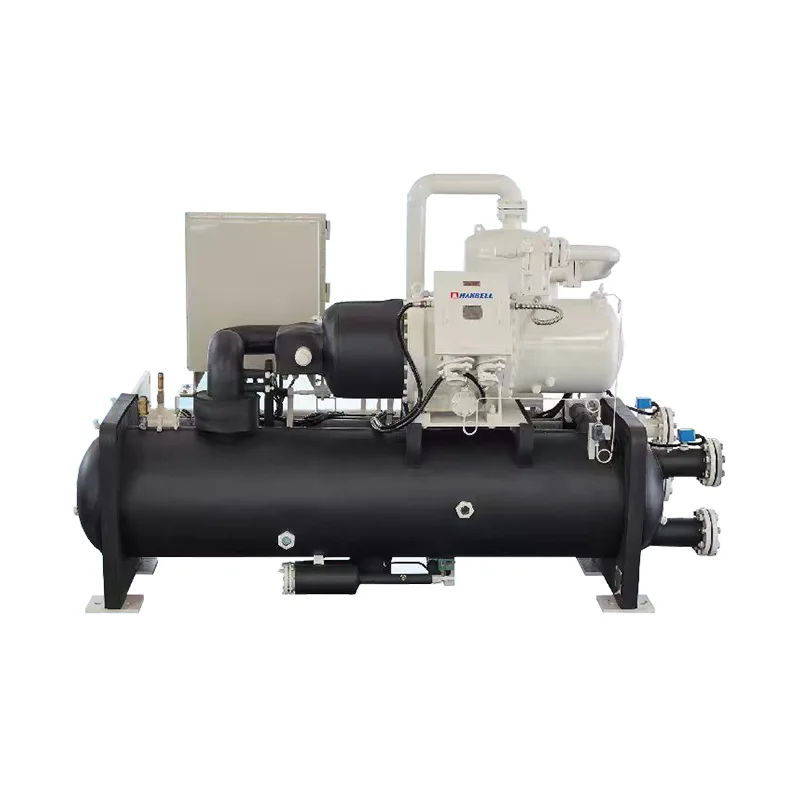

ปั๊มความร้อนแบบสกรูอุณหภูมิสูง

การออกแบบระบบ

ปั๊มความร้อนแบบสกรูอุณหภูมิสูงเหล่านี้ได้รับการปรับให้เหมาะสมอย่างเป็นระบบสำหรับการใช้งานที่อุณหภูมิสูงในระหว่างขั้นตอนการออกแบบ: เส้นทางการไหลเวียนของสารทำความเย็นมีเสถียรภาพมากขึ้น การกระจายแรงดันภายในมีความสมดุลมากขึ้น และส่วนประกอบหลักจะทำงานภายในช่วงที่เหมาะสมเสมอ

สามารถรักษาเอาต์พุตที่อุณหภูมิสูงได้เป็นเวลานาน ทำให้เหมาะสำหรับสถานการณ์การทำงานต่อเนื่องมากขึ้น

โครงสร้างสกรู

โครงสร้างสกรูมีข้อดีหลายประการในการใช้งานที่อุณหภูมิสูง:

กระบวนการบีบอัดอย่างต่อเนื่องส่งผลให้การทำงานราบรื่นยิ่งขึ้น

ความเค้นภายในสม่ำเสมอ เหมาะสำหรับการทำงานเต็มโหลดเป็นเวลานาน

ความสามารถในการปรับตัวที่แข็งแกร่งยิ่งขึ้นต่อสภาวะการทำงานที่เปลี่ยนแปลงไป

ในน้ำร้อนที่อุณหภูมิสูง การนำความร้อนกลับคืนมา และสนามทำความร้อนทางอุตสาหกรรม ปั๊มความร้อนแบบสกรูอุณหภูมิสูงไม่ใช่ตัวเลือกระดับไฮเอนด์ แต่เป็นทางเลือกที่ปลอดภัยกว่าและเป็นผู้ใหญ่มากกว่า

จากมุมมองของการออกแบบโครงสร้าง หน่วยจะปรับกระบวนการระเหยและการควบแน่นให้เหมาะสม ช่วยให้สารทำความเย็นมีส่วนร่วมในการแลกเปลี่ยนความร้อนภายในตัวแลกเปลี่ยนความร้อนได้อย่างเต็มที่ ซึ่งช่วยลดการสูญเสียพลังงานที่ไม่มีประสิทธิภาพ

การติดตั้ง

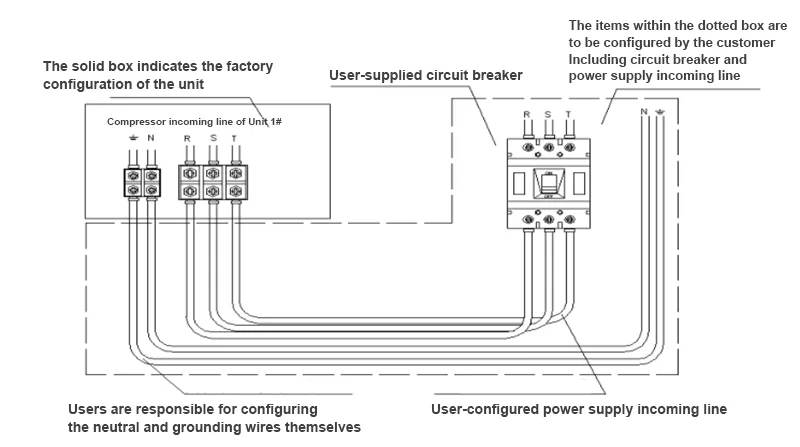

แผนภาพการเดินสายไฟยูนิตเดียวของสกรูคอมเพรสเซอร์แรงดันต่ำ

การตั้งค่าภายในกล่องเป็นการกำหนดค่าเริ่มต้นจากโรงงาน

กล่องเส้นประแสดงถึงการตั้งค่าที่ลูกค้าสามารถปรับแต่งได้

1) สายไฟ (สามเฟสห้าสาย) จากตู้จ่ายไฟของลูกค้าไปยังตู้จ่ายไฟ ตลอดจนข้อกำหนดเฉพาะและเส้นผ่านศูนย์กลางของสายไฟ ระบุไว้ในตารางพารามิเตอร์ทางไฟฟ้า (การเดินสายไฟควรได้รับการกำหนดค่าโดยลูกค้าเอง)

2) วิธีทางเข้าและทางออกของตู้ไฟมาจากด้านบนแล้วออก

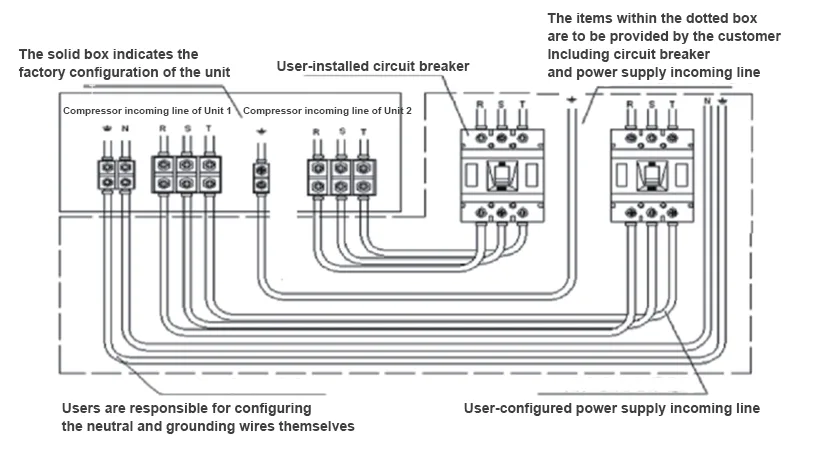

แผนภาพการเดินสายไฟหน่วยคอมเพรสเซอร์แบบสกรูแรงดันต่ำหน่วยคู่

1) สายไฟ (สามเฟสห้าสาย) จากตู้จ่ายไฟของลูกค้าไปยังตู้จ่ายไฟ ตลอดจนข้อกำหนดเฉพาะและเส้นผ่านศูนย์กลางของสายไฟ ระบุไว้ในตารางพารามิเตอร์ทางไฟฟ้า (การเดินสายไฟควรได้รับการกำหนดค่าโดยลูกค้าเอง)

2) วิธีทางเข้าและทางออกของตู้ไฟมาจากด้านบนแล้วออก

ตารางพารามิเตอร์ทางไฟฟ้า

คอมเพรสเซอร์ยูนิตเดียว

หมายเหตุ: ลูกค้าจะต้องเลือกเบรกเกอร์ โปรดใช้เซอร์กิตเบรกเกอร์ชนิดป้องกันมอเตอร์ ผู้ใช้ยูนิตเดี่ยวต้องการสายไฟหนึ่งเส้น และผู้ใช้ยูนิตคู่ต้องใช้สายไฟสองเส้น พารามิเตอร์ทางไฟฟ้าข้างต้นเป็นค่าที่คำนวณได้ทางทฤษฎี โปรดดูพารามิเตอร์จริง

หน่วยคอมเพรสเซอร์คู่

หมายเหตุ: ลูกค้าจะต้องเลือกเบรกเกอร์ โปรดใช้เซอร์กิตเบรกเกอร์ชนิดป้องกันมอเตอร์ ผู้ใช้ยูนิตเดี่ยวต้องการสายไฟหนึ่งเส้น และผู้ใช้ยูนิตคู่ต้องใช้สายไฟสองเส้น พารามิเตอร์ทางไฟฟ้าข้างต้นเป็นค่าที่คำนวณได้ทางทฤษฎี โปรดดูพารามิเตอร์จริง

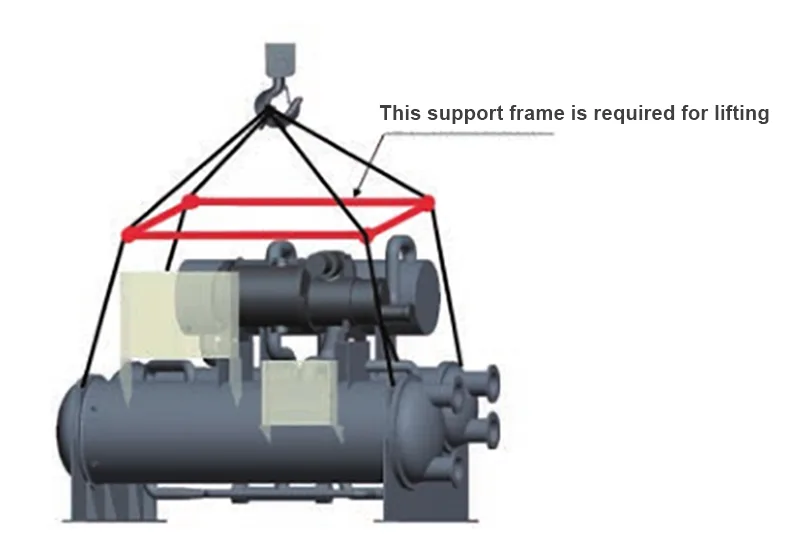

แผนผังการยกยูนิต (ต้องใช้ฉากยึดนี้สำหรับการยก)
